GLCA-L01
Asialeren
8517710000
100 piezas
aceptado
10000PC/días
| Cantidad: | |
|---|---|
GL CA-L01 | Especificación | |
Frecuencia de trabajo | 824M-960MHz, 1710M-2 700MHz | |
Impedancia | 50Ω | |
Ganancia (dBi) |
(700-960MHz) | 3,3 dBi ( pico ) |
(1710-2170MHz) | 2,0 dBi ( pico ) | |
(2300-2700Mhz) | 2,0 dBi ( pico ) | |
VSWR | <3.5 | |
Temperatura de funcionamiento | -40°C ~+85 °C | |
Capacidad de energía | 4W | |

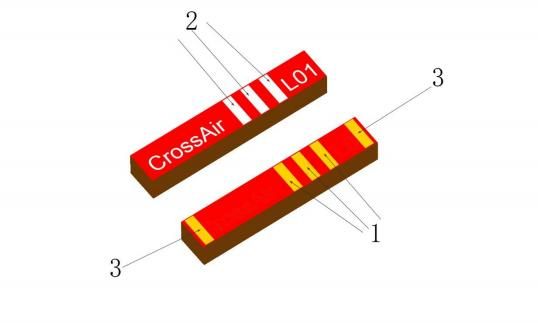

Diseño SMD ultracompacto: mide solo 23,0 × 3,5 × 1,6 mm, ideal para dispositivos móviles y IoT con limitaciones de espacio.
Compatibilidad con múltiples redes: admite LTE/4G/3G/2G/WCDMA/GSM/CDMA/NB-IoT (824-960 MHz y 1710-2700 MHz).
Rendimiento de alta eficiencia: la eficiencia máxima alcanza el 52,8 % (1710-2170 MHz) con una ganancia máxima de 3,36 dBi (banda baja).
Robusta estabilidad ambiental: funciona entre -40 °C y +85 °C y soporta variaciones de humedad.
Fácil integración: diseño de parche SMD con impedancia de 50 Ω y recomendaciones de circuito coincidente para una sintonización óptima.
Dispositivos IoT y M2M: perfectos para sensores NB-IoT, medidores inteligentes y rastreadores de activos que requieren antenas compactas.
Tecnología portátil: permite la conectividad 4G en relojes inteligentes, dispositivos médicos portátiles y rastreadores de actividad física.
Enrutadores/pasarelas industriales: señal confiable para módems LTE, PLC y sistemas de automatización de fábricas.
Electrónica de consumo: se integra en tabletas, terminales POS y puntos de acceso Wi-Fi portátiles.
Telemática automotriz: admite rastreadores de vehículos, dongles OBD y módulos de conectividad en el automóvil.
¿Qué bandas de frecuencia cubre GLCA-L01?
Doble banda: 824-960MHz (por ejemplo, LTE B5/B8) y 1710-2700MHz (por ejemplo, LTE B1/B3/B7).
¿Se requiere un circuito de adaptación externo?
Sí, es necesario realizar ajustes (consulte la página 4 para conocer los valores de inductor recomendados: 22nH Series1, 18nH Shunt1).
¿Cuál es el VSWR típico?
<3,5 (probado 1,59 a 920 MHz, 1,19 a 1,74 GHz según la página 5).
¿Cómo afecta la humedad al rendimiento?
Estable entre 5 y 95 % de humedad, pero requiere almacenamiento en seco (30-70 % de humedad relativa) para evitar la oxidación.
¿Qué diseño de PCB se recomienda?
Requiere una línea de transmisión de 50 Ω y distancia al suelo (consulte el diagrama de la página 3).
¿Puede manejar alta potencia?
Clasificado para una capacidad de potencia de 4 W (página 3), adecuado para la mayoría de aplicaciones móviles/IoT.
¿Cuáles son los rangos de máxima eficiencia?
8-52,8 % (varía según la banda; 20 % a 960 MHz, 52,8 % a 2170 MHz según la página 7).
¿Cumple con RoHS?
Sí, cumple con los estándares RoHS de seguridad ambiental (página 1).
