Antenas de panel y sector: diferencias principales y guía de selección

Antenas de Panel y Sectoriales

En la implementación de redes inalámbricas, las antenas de panel y las antenas sectoriales son dos tipos principales de antenas direccionales. Existen diferencias significativas en las características de cobertura y escenarios aplicables entre las dos. Identificar sus diferencias principales puede ayudar a satisfacer con precisión las necesidades de la red y maximizar el rendimiento y la cobertura.

I. Definición y estructura básica

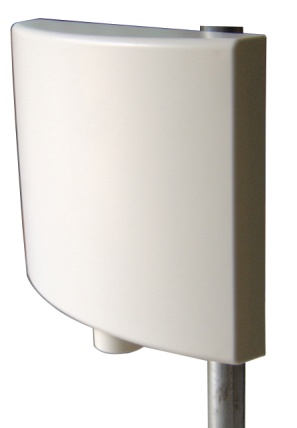

1. Antena de panel

Definición: Antena direccional con alta ganancia y haz estrecho como características principales, con fuerte enfoque de señal, adecuada para escenas de cobertura precisa.

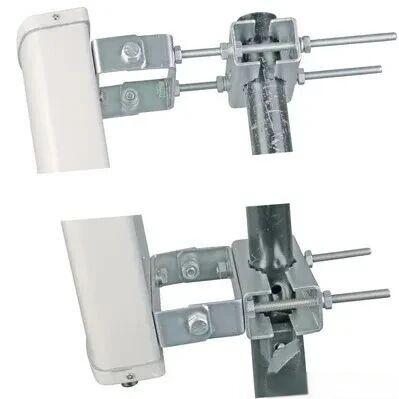

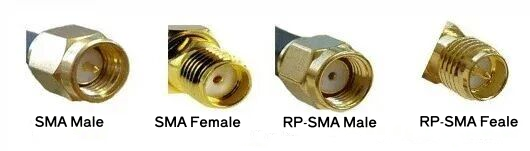

Estructura central: compuesta por un elemento radiante (dipolo/parche/ranura), reflector metálico, radomo protector (fibra de vidrio/plástico), conectores (tipo N/SMA/TNC, etc.) y soportes de montaje ajustables.

Atributos clave: admite polarización horizontal, vertical o dual, compatible con bandas WiFi convencionales como 2,4 GHz, 5 GHz y 6 GHz. Se divide en instalación interior/exterior.

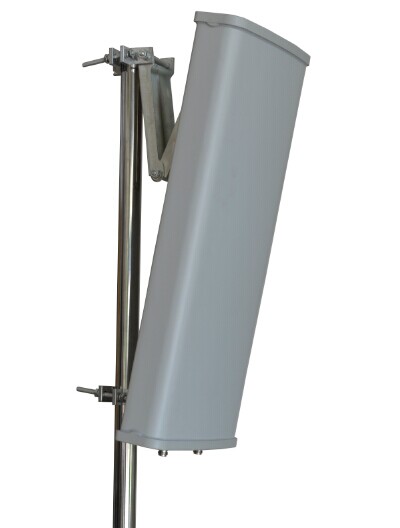

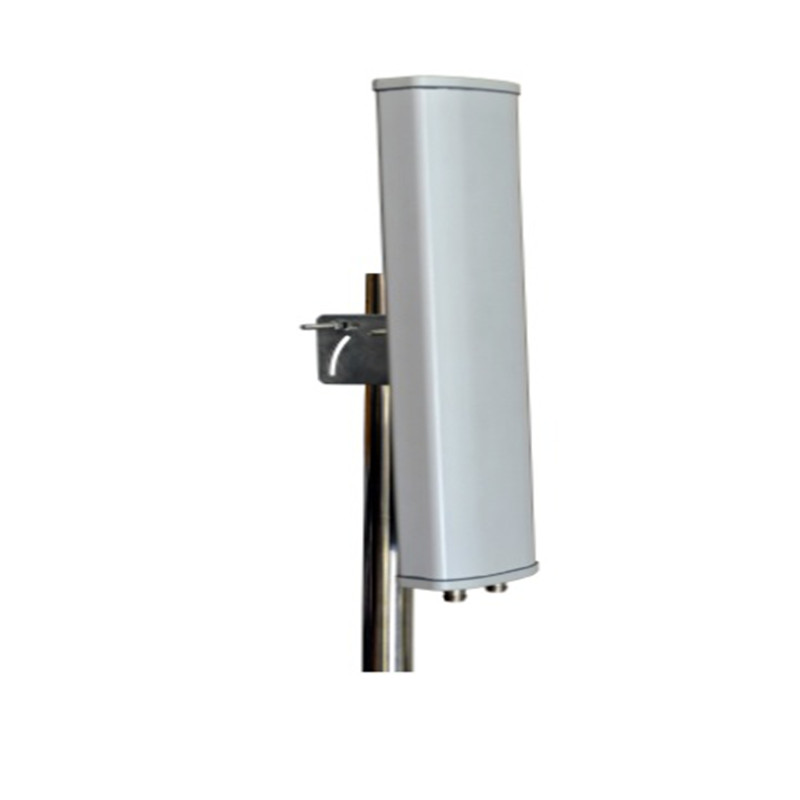

2. Antena sectorial

Definición: antena semidireccional que se enfoca en un sector de arco específico, que generalmente cubre un ángulo de 60 ° -180 °, y presenta una cobertura de área amplia. Se pueden cubrir áreas grandes sin requerir demasiadas antenas.

Atributos clave: se utiliza principalmente en escenas al aire libre y puede lograr una cobertura total de 360° mediante una combinación de múltiples antenas. Común en sitios celulares y implementaciones de WiFi en grandes áreas públicas.

二、Contraste de distinción central

III. Sus respectivas ventajas y escenarios aplicables.

1. Antena de panel

●Ventaja principal

◆Alta ganancia + haz estrecho, excelente capacidad de transmisión a larga distancia, fuerte estabilidad de la señal en entornos de obstáculos;

◆ Tamaño compacto, instalación interior y exterior no abrupta, adecuada para escenas hermosas;

◆Amplia compatibilidad de frecuencia, instalación sencilla, coste controlable y rendimiento de alto coste.

●Aplicación típica

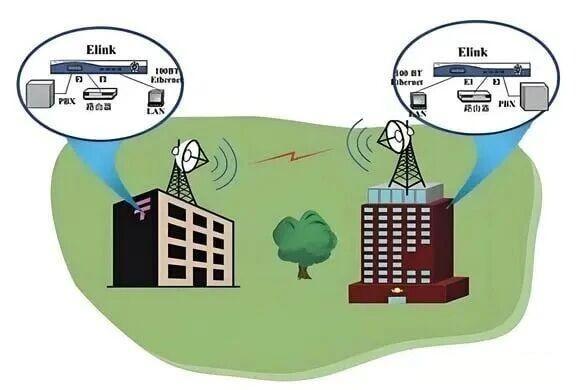

◆Enlace inalámbrico punto a punto: por ejemplo, la conexión inalámbrica entre dos edificios y áreas remotas del campus y la red central (en lugar de cable físico);

◆Requisitos de cobertura direccional: oficinas interiores, mejora de la señal de precisión en el hogar, monitoreo de la transmisión de señales en direcciones exteriores específicas (como intersecciones y esquinas de plantas);

◆Entorno de alta interferencia: en áreas urbanas densas y escenarios de coexistencia de múltiples dispositivos, el haz enfocado puede evitar interferencias.

2. Antena sectorial

●Ventaja principal

◆ Cobertura de sector amplio, una sola antena puede cubrir un área grande y reducir el número de implementaciones;

◆La combinación modular flexible y la colocación de múltiples antenas pueden lograr una cobertura total de 360° y una fuerte escalabilidad;

◆Se adapta al acceso multidispositivo y es adecuado para escenarios de área amplia con alta densidad de usuarios.

●Aplicación típica

◆Cobertura de área amplia al aire libre: implementación de WiFi en parques, parques y grandes sitios de actividades al aire libre;

◆Puntos de acceso WiFi públicos: aeropuertos, centros comerciales, centros urbanos y otras áreas que requieren una amplia cobertura de señal;

◆Redes celulares y conexiones punto a multipunto: escenarios en los que las señales de las estaciones base se distribuyen y varios edificios están conectados a una red central (por ejemplo, redes suburbanas de varias aldeas).

IV. Factores clave para la toma de decisiones en la selección del tipo

●Requisitos de cobertura: seleccione una antena de panel para una cobertura precisa de larga distancia y seleccione una antena sectorial para una cobertura de área amplia;

● Requisitos de ganancia: se requiere una ganancia alta para transmisiones de larga distancia (por ejemplo, más de 1 km) y se prefiere una antena de panel; cobertura amplia de media y corta distancia, suficiente antena sectorial;

●Características ambientales: seleccione una antena de panel (fuerte antiinterferencia) en áreas urbanas de alta interferencia y seleccione una antena sectorial en escenas rurales/suburbanas de área amplia sin obstáculos;

●Condiciones de instalación: seleccione una antena de panel con espacio limitado y atención a la belleza; hay suficiente espacio de instalación (como torre y techo) para aceptar la apariencia llamativa, y se selecciona la antena sectorial;

●Costo y complejidad: seleccione una antena de panel para una implementación simple con un presupuesto limitado; el alto costo y la instalación compleja son aceptables para implementaciones grandes, y las antenas sectoriales son opcionales.

Resumir

La antena de panel es la representante de 'precisión y eficiencia', que es adecuada para cobertura direccional , punto a punto y escenarios de alta interferencia ; la antena sectorial es la opción preferida de 'flexibilidad de área amplia', que es adecuada para la implementación de áreas grandes al aire libre y acceso de múltiples dispositivos. El núcleo de la selección es igualar la cobertura, la distancia de transmisión, la interferencia ambiental y las condiciones de instalación. El rendimiento óptimo de la red inalámbrica solo se puede lograr combinando los requisitos reales.
