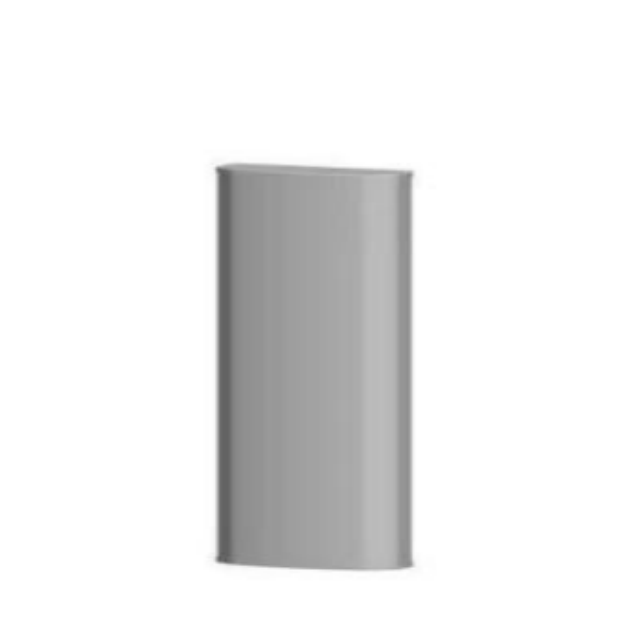

GL1726VH20-36
Asialeren
8517710000
5 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
Especificaciones eléctricas | |||
Rango de frecuencia (MHz) | B1 | B2 | B3 |
1710-2690 | 1710-2690 | 1710-2690 | |
Polarización | ±45° | ||
Ganancia de inclinación media (dBi) | 20.0 | 21.0 | 21.5 |
Ganancia (dBi) | 21±2 | 21±2 | 21±2 |
Ancho de haz horizontal de 3 dB (°) | 22±2 | ||
Ancho de haz vertical de 3 dB (°) | 22±2 | ||
Relación delante-atrás (dB) | ≥25 | ||
Relación de polarización cruzada (dB) | >15(±60°≥8) | ||
Inclinación eléctrica hacia abajo (°) | 2-10 | ||
Supresión de lóbulos laterales (dB) El primer lóbulo lateral encima del lóbulo principal ) |
≥15 | ||
VSWR | <1,5 | ||
Aislamiento : En el sistema(dB) | ≥25 | ||
Intermodulación de tercer orden (dBm) ( potencia de entrada de portadora de 2 × 43 dBm ) | ≤-105 | ||
Impedancia del puerto (Ω) | 50 | ||
Potencia de entrada máxima por puerto (W) a 50 °C | 300 | ||
Tipo ESC | TRCU-TM10P1V01 (integrado, incorporado ) | ||
interfaz ESC | AISG 2.0 SRET | ||
Protección de iluminación | Conexión a tierra CC | ||
Especificaciones mecánicas | |||
Conectores | 4.3-10 Mujeres*6 | ||
Ubicación del conector | abajo | ||
Tamaño (largo × ancho × alto) (mm) | 1195*448*200 | ||
Tamaño del embalaje (mm) | Sujeto a la situación real | ||
Peso de la antena (kg) | 25 | ||
Peso de montaje (kg) | 3 | ||
Peso embalado (kg) | 28 | ||
Carga de viento (N, existe 150 km/h) Delantero/Lateral/Atrás | 949/326/1127 | ||
Velocidad máxima del viento en contra (km/h) | 216 | ||
Material del radomo | Fibra de vidrio de alta calidad | ||
Color del radomo | Blanco | ||
Inclinación mecánica(°) | 0-15 | ||
Temperatura de funcionamiento ( ℃ ) | -50~65 | ||
Diámetro del poste (mm) | Ф50~Ф115 | ||
Modelo de piezas de montaje | 51AA | ||
① Cobertura de banda ancha y compatibilidad multibanda
Admite la banda de frecuencia completa de 1710-2690 MHz, incluidas B1/B2/B3, lo que lo hace adecuado para redes 4G/LTE y 5G. Este único dispositivo ofrece múltiples usos, lo que reduce los costos de implementación.
② Alta ganancia y control de haz preciso
La ganancia alcanza los 21±2 dBi, con anchos de haz horizontal y vertical de 22±2° y una relación de adelante hacia atrás de ≥25 dB, lo que garantiza una transmisión de señal enfocada y una cobertura más larga y estable.
③ Inclinación hacia abajo ajustable eléctricamente + Inclinación hacia abajo mecánica
Admite una inclinación descendente eléctrica de 2 a 10° y una inclinación descendente mecánica de 0 a 15°, lo que permite un ajuste de cobertura flexible, optimiza el rendimiento de la red y reduce las interferencias.
④ Diseño altamente protector y duradero
Equipado con una cúpula de fibra de vidrio de alta calidad, funciona en un rango de temperatura de -50 °C a 65 °C y soporta cargas de viento de hasta 216 km/h, lo que lo hace adecuado para entornos exteriores extremos.
⑤ Interfaz inteligente y alta compatibilidad
La interfaz AISG 2.0 SRET incorporada admite ajuste eléctrico remoto; Seis puertos hembra de 4,3-10 con aislamiento de ≥25 dB son compatibles con los equipos de estación base convencionales.
Escenarios de aplicación
Implementación de estaciones base urbanas y suburbanas: Adecuado para cobertura de señal y mejora de capacidad en áreas de usuarios de alta densidad.
Comunicaciones de áreas rurales y remotas: la alta ganancia garantiza la transmisión de señales a larga distancia.
Sistema de distribución interior (DAS): sirve como antena de fuente de señal en lugares grandes como centros comerciales, aeropuertos y estadios.
Ampliación y actualización de la red: admite múltiples bandas de frecuencia, lo que facilita una transición fluida de 4G a 5G.
Sitio de Comunicación Temporal: Ideal para comunicaciones de emergencia, cobertura temporal durante eventos y otros escenarios.
Preguntas frecuentes
P: ¿Qué bandas de red admite esta antena?
R: Admite la banda de frecuencia completa de 1710-2690 MHz, que cubre 4G/LTE y bandas selectas de 5G, y es compatible con múltiples bandas de comunicación como B1/B2/B3.
P: ¿Cuál es la ganancia de la antena? ¿Es ajustable?
R: La ganancia es de 21±2 dBi y no es ajustable. Sin embargo, el ángulo de inclinación hacia abajo se puede ajustar eléctricamente (2-10°) para optimizar el ángulo de cobertura de la señal.
P: ¿La antena admite control remoto?
R: Sí, tiene una interfaz AISG 2.0 SRET incorporada, que admite monitoreo y ajuste eléctrico remoto.
P: ¿Cómo se monta la antena?
R: Se puede montar en un poste de 50-115 mm de Φ utilizando los accesorios de montaje incluidos (modelo 51AA). El ángulo de inclinación hacia abajo se puede ajustar mecánicamente de 0 a 15°.
P: ¿La antena es a prueba de rayos?
R: Sí, tiene conexión a tierra de CC para protección contra rayos, lo que mejora la seguridad para uso en exteriores.
P: ¿Cuáles son los tipos y cantidades de conectores?
R: Hay seis conectores hembra 4.3-10 ubicados en la parte inferior de la antena.
