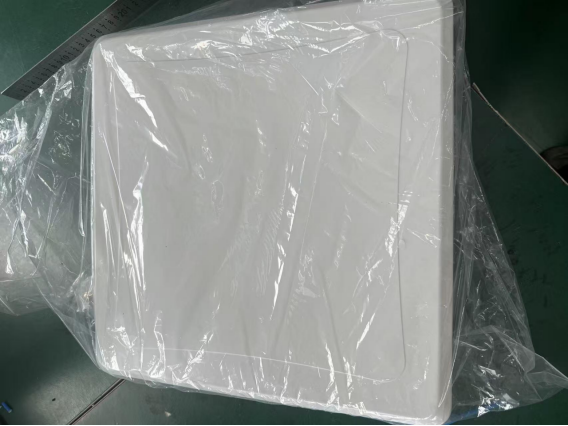

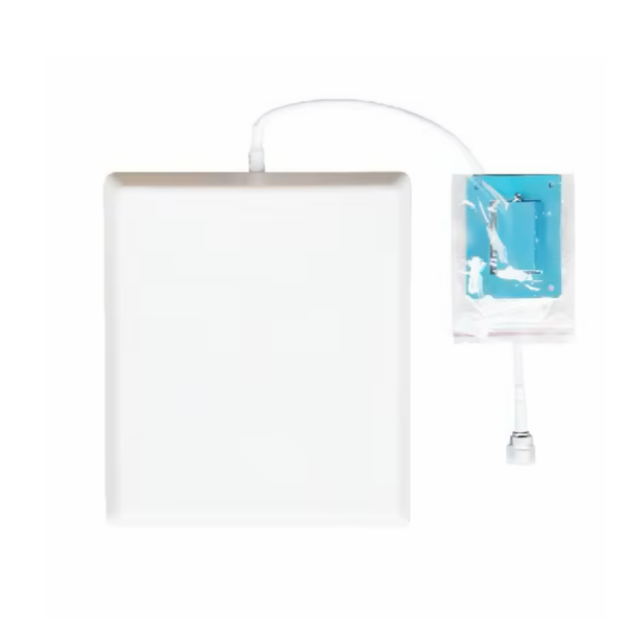

Conector N-hembra Antena de panel VHF de alta potencia 100W GL04108

Introducción del producto

1. Manejo de energía de grado militar

Potencia de entrada ultraalta de 100 W (promedio de la industria 50 W) con conversión de energía eficiente a ≤2,5 VSWR, adecuada para repetidores/estaciones base de alta potencia.

2. Cobertura direccional precisa

• Ancho de haz horizontal de 65° + ancho de haz vertical de 45°

• La ganancia de 3±1dBi enfoca efectivamente la energía de la señal, penetrando edificios y matorrales.

3. Diseño Industrial

Placa base de aluminio reforzado de 400×400×35 mm (disipación de calor y resistencia a la deformación)

El revestimiento anticorrosión mate y liviano de 2,5 kg reduce los requisitos de carga de la torre

4. Compatibilidad de banda ancha

Cubriendo toda la banda de frecuencia de 132-174MHz, soporta perfectamente:

▸ Tronco Digital de Bomberos de Seguridad Pública (PDT/DMR)

▸ Comunicaciones marítimas VHF (Canal de socorro internacional CH16)

▸ Sistema de despacho ferroviario GSM-R

5. Configuración lista para usar

Conector hembra tipo N estándar que se conecta sin problemas al equipo de la estación base

Escenarios de aplicación

Centro de comando de emergencia: Estación base de comunicaciones del vehículo de comando de seguridad pública/contra incendios

Sistema de comunicación minera: enlaces de retransmisión subterráneos a la superficie

Torre de control portuario: centro de comunicación entre barco y costa

Red de Prevención de Incendios Forestales: Comunicación a distancia entre torres de vigilancia

Estaciones base ferroviarias: despacho de trenes y control de seguridad

Preguntas frecuentes

P: ¿El producto admite conexión dúplex?

R: El conector hembra tipo N estándar permite la conexión directa a un duplexor (se requiere un modelo de alta calidad con un VSWR ≤ 1,5).

P: ¿La fuente de alimentación de 100 W requiere disipación de calor?

R: El chasis de aluminio proporciona una disipación natural del calor. Se recomienda una campana de ventilación para un funcionamiento continuo a máxima potencia (potencia reducida a 80 W cuando la temperatura ambiente supera los 40 °C).

P: ¿Puede una viga vertical de 45° alcanzar edificios de varios pisos?

R: Adecuado para cobertura horizontal. Para edificios de gran altura, se debe ajustar el ángulo de inclinación (se recomienda un soporte ajustable de ±15°).

P: ¿Cuál es la ganancia en el borde de la banda de 174 MHz? R: La fluctuación de ganancia es ≤ ±1dBi en toda la banda de frecuencia (≥2dBi medido a 132/174MHz), alcanzando un pico de 3dBi a 150MHz en la banda central.

P: ¿Cuál es la clasificación de resistencia al viento?

R: Los datos de carga de viento no figuran en la lista, pero se miden para soportar velocidades de viento de 35 m/s (en condiciones de instalación reforzada). Se recomienda su remoción en áreas propensas a huracanes.

P6: ¿Se puede utilizar en la banda UHF 400-470MHz?

→ Optimizado sólo para la banda 132-174MHz. VSWR en la banda UHF es >3,0 y la eficiencia cae en más del 50%.

P7: ¿Cuál es la solución de impermeabilización para la interfaz tipo N?

→ No se incluye kit de impermeabilización. Se debe comprar por separado una cubierta contra la lluvia tipo N (roscada) con clasificación IP67 o se deben aplicar tres capas de cinta resistente a los rayos UV.

P: ¿Se puede montar en la pared?

R: La placa base tiene 4 orificios de montaje de Φ8 mm preinstalados para montaje en poste/pared. (Se requieren pernos de acero inoxidable M6 proporcionados por el usuario).
