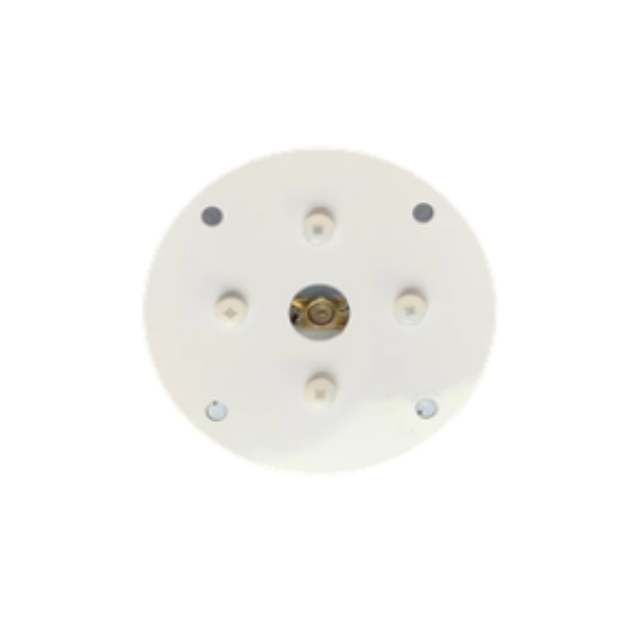

GL-6283H-3
Asialeren
8517710000
100 piezas
ACEPTADO
1000PC/días
| Cantidad: | |
|---|---|
| Exportación PDF | |
Especificaciones eléctricas | |
Rango de frecuencia | 6200-6800/7700-8300MHz |
VSWR | ≤2,5 |
Ganar | 3.0dBi |
Ancho de haz-° | Alto: 360° Este: 60° |
Polarización | Vertical |
Impedancia de entrada | 50Ω |
potencia máxima | 20W |
Especificaciones mecánicas | |
tipo de conector | SMA-K |
Dimensions | Ø42×21mm |
Peso de la antena | 0,08 kg |
Material del radiador | tablero de alta frecuencia |
Temperatura de funcionamiento | -40°C a +65°C |
Introducción del producto
Cobertura de frecuencia de doble banda : la antena GL - 6283H - 3 cubre dos rangos de frecuencia, 6200 - 6800MHz y 7700 - 8300MHz. Este diseño de doble banda lo hace adecuado para una variedad de aplicaciones que operan dentro de estas bandas de frecuencia específicas, ofreciendo flexibilidad para diferentes necesidades de comunicación inalámbrica.
Patrón de radiación omnidireccional: con un ancho de haz horizontal de 360°, la antena puede transmitir y recibir señales en todas las direcciones horizontales. Esta característica omnidireccional es ideal para aplicaciones donde se requiere una distribución de señal de área amplia, lo que garantiza una conectividad perfecta en diferentes orientaciones.
Ganancia y ancho de haz decentes: Tiene una ganancia de 3,0 dBi, que puede fortalecer eficazmente las señales dentro de su rango de frecuencia operativa. El ancho del haz vertical de 60° ayuda a proporcionar una cobertura razonable en la dirección vertical, lo que la hace adecuada para aplicaciones tanto en interiores como en exteriores donde la antena necesita cubrir un cierto rango de altura.
Impedancia estable y VSWR bajo : la antena tiene una impedancia de entrada de 50 Ω y un VSWR ≤2,5. Una impedancia estable de 50 Ω garantiza una transferencia de energía eficiente, mientras que el VSWR relativamente bajo reduce la reflexión de la señal, lo cual es crucial para mantener una conexión estable y una transmisión de señal confiable.

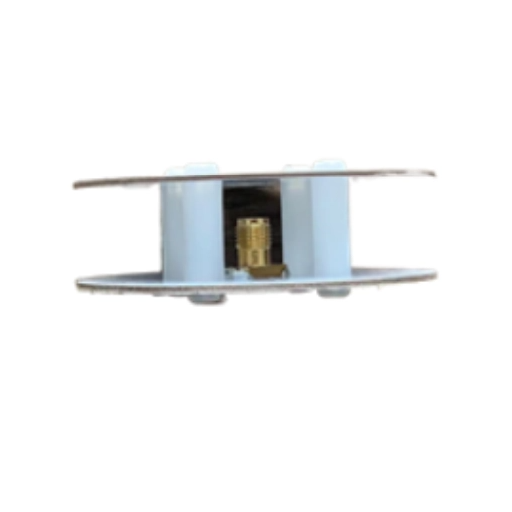

Diseño compacto y liviano: El GL - 6283H - 3 tiene un tamaño compacto de Ø42×21 mm y pesa solo 0,08 kg. Esto facilita su instalación e integración en varios dispositivos. Su pequeño factor de forma es especialmente beneficioso para aplicaciones donde el espacio es limitado, como en dispositivos inalámbricos de pequeña escala o instalaciones internas en equipos.
Escenarios de aplicación
IoT y sensores inteligentes : conectividad confiable para la automatización industrial y la agricultura inteligente.

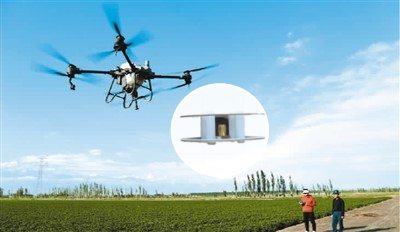

Sistemas Drone/UAV : Comunicación estable en vigilancia aérea y transmisión de datos.
Comunicaciones militares : Manejo seguro de señales en entornos difíciles y de alto riesgo.
Redes inalámbricas interiores : Cobertura uniforme para oficinas, almacenes o edificios inteligentes.
Telemetría y Monitoreo Remoto : Transferencia de datos de alta frecuencia para monitoreo de infraestructura.
Preguntas frecuentes
P: ¿Qué bandas de frecuencia admite esta antena?
R: Bandas duales: 6200-6800MHz y 7700-8300MHz.
P: ¿Es adecuado para uso en exteriores?
R: Diseñado para uso interno pero resiste de -40 °C a +65 °C en instalaciones exteriores protegidas.
P: ¿Qué tipo de conector se incluye?
R: SMA-K para una fácil compatibilidad con cables RF.
P: ¿Es esta una antena direccional?
R: No, es omnidireccional con cobertura horizontal de 360°.
P: ¿Cuál es la capacidad máxima de manejo de potencia?
R: Admite hasta 20 W de potencia de entrada.
P: ¿Qué polarización utiliza?
R: Polarización vertical para una alineación óptima de la señal.
P: ¿Tiene un VSWR bajo?
R: Sí, VSWR ≤2,5 minimiza la pérdida de señal.
