GLXCT2504
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
Índice de rendimiento
Requisitos técnicos | Índice técnico |
Nombre del material | Antena cerámica pasiva |
Rango de frecuencia (MHz) | GPS: 1575,42MHz GLONASS: 1602Mhz |
Frecuencia central (MHz) | |
Ganancia (dBi) (Ganancia en Zenith) | ≥2dBi (PCB de conexión) |
Relación axial (dB) | ≤5dB (frecuencia central) |
Ancho de banda (MHz) | 20 MHz mínimo (pérdida de retorno a -10 dB) |
Impedancia de salida (Ω) | 50Ω |
ROE(dB) | <2 |
Pérdida de retorno (dB) | ≤-15 (1575,42 MHz y 1602 MHz) |
Ancho de haz vertical(°) | 100±10° |
Ancho de haz horizontal (°) | 360° |
Eficiencia (%) | ≥57%@1575MHz |
≥56%@1575MHz | |
Polarización | RHCP |
Dimensión (mm) | 25*25*4 |
Adaptación ambiental
1 | Temperatura de trabajo[℃] | -40~ 85 |
2 | Temperatura de trabajo[℃] | -40~ 85 |
3 | Humedad de trabajo[%] | ≤95 |

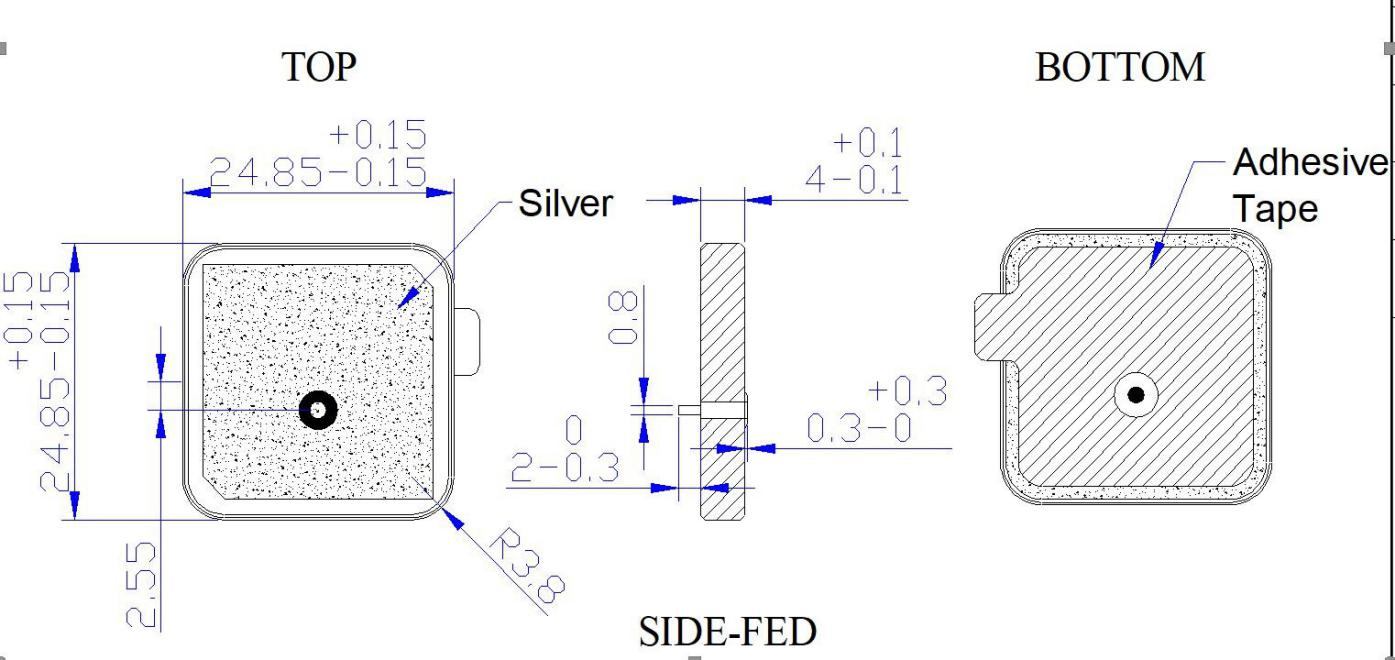

Dibujo de estructura del producto.
Introducción del producto
Compatibilidad de doble banda
Admite señales GPS L1 (1575,42 MHz) y GLONASS G1 (1602 MHz) , ideal para sistemas de navegación global que requieren precisión de múltiples constelaciones.
Alta eficiencia de señal
Alcanza una eficiencia ≥57 % a 1575 MHz y una ganancia cenital de ≥2 dB, lo que garantiza una fuerte recepción de señal incluso en áreas remotas u obstruidas.
Robusta resiliencia ambiental
Funciona de manera confiable en temperaturas extremas (-40 °C a 85 °C) y alta humedad (≤95 %), adecuado para implementaciones costeras, industriales y al aire libre.

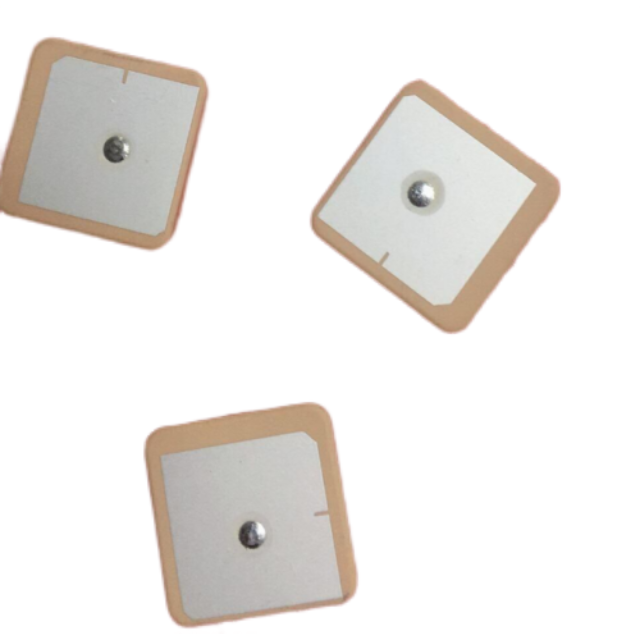

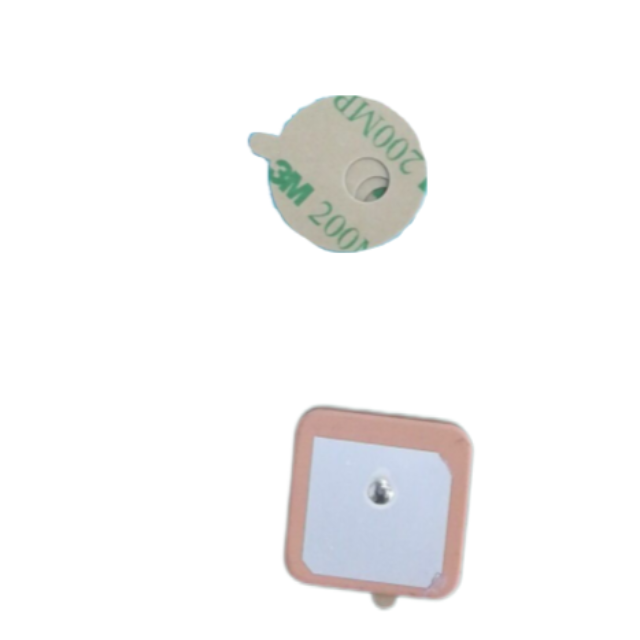

Diseño compacto y duradero Tamaño
ultrapequeño de 25x25x4 mm con una superficie plateada lisa y pasadores antioxidantes, lo que garantiza una fácil integración y durabilidad a largo plazo.
Rendimiento de RF optimizado
Presenta una impedancia de 50 Ω, VSWR bajo (<2) y un ancho de banda de 20 MHz, lo que minimiza la pérdida de señal y maximiza la compatibilidad con los sistemas de RF estándar.
Casos de uso
Sistemas de navegación para exteriores: proporciona un posicionamiento confiable de doble banda para dispositivos de caminata, drones y equipos marinos.
Gestión de flotas: garantiza un seguimiento GPS/GLONASS preciso para camiones y vehículos logísticos en condiciones climáticas adversas.
Sensores industriales de IoT: diseñados para soportar vibraciones de fábrica y fluctuaciones de temperatura.
Agricultura inteligente: admite herramientas agrícolas de precisión que requieren señales satelitales estables en áreas rurales.
Balizas de emergencia: proporciona datos de ubicación críticos en entornos extremos para operaciones de rescate.
Preguntas frecuentes
P: ¿Esta antena admite GPS y GLONASS?
R:Sí, cubre las bandas GPS L1 (1575,42 MHz) y GLONASS G1 (1602 MHz) para una precisión de posicionamiento global.
P: ¿Cuál es el rango de temperatura de funcionamiento?
R: Funciona de manera confiable desde -40 °C a 85 °C , adecuado para ambientes industriales y exteriores extremos.
P: ¿Esta antena es resistente al agua?
R:Aunque no está clasificado explícitamente para impermeabilización, su resistencia a la humedad (≤95%) lo hace adecuado para uso en exteriores protegidos.
P: ¿Cuál es la ganancia de esta antena?
R: La ganancia en el cenit es ≥2 dB cuando se conecta a una PCB, lo que garantiza una fuerte recepción de la señal.
P: ¿Requiere una fuente de alimentación externa?
R:No, es una antena pasiva y no necesita energía adicional.
P: ¿Es compatible con sistemas RF estándar?
R:Sí, cuenta con una impedancia de 50 Ω y VSWR bajo (<2) para una integración perfecta.
P: ¿Cuál es el período de garantía?
R:El producto viene con una garantía de 1 año contra defectos de fabricación.
