GL-SMAC2
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Rango de frecuencia (GHz) | 6 |
Impedancia (ohmios) | 50 |
VSWR | 1.10 |
Voltaje de prueba (máx.) | 2500 voltios |
PIM (tercer orden ) | ≤-160 dBc a 2 x 20 W |
Ciclos de apareamiento | ≥ 500 |
Par de acoplamiento | Máximo 1,7 Nm |
Torque de acoplamiento recomendado | 0,7-1,1 Nm |
Rango de temperatura | -55℃-+155℃ |
Contacto externo | Revestimiento de latón CuSnZn |
Contacto Centro | Revestimiento de latón Ag |
Grupo de cables | N / A |
chapado | C uSnZn |
Longitud (mm) | Ф 7,8*12,9*3,5 |

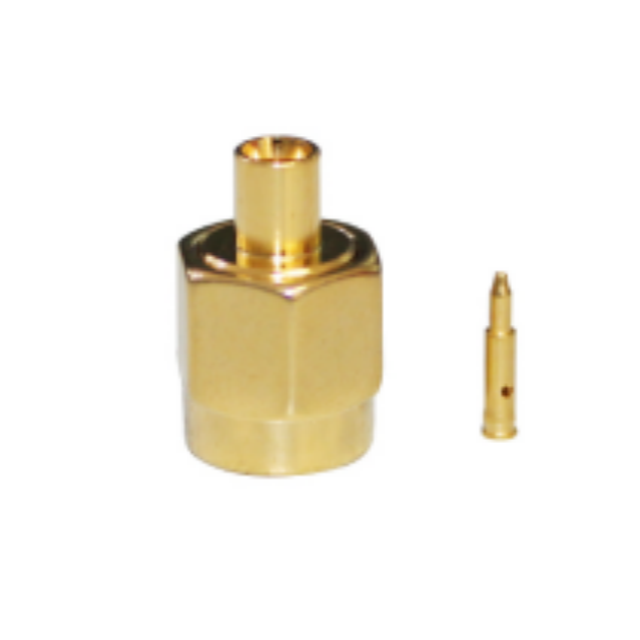

Introducción del producto
1. Impedancia estándar de 50 Ω, adecuada para los requisitos de transmisión de señal de los principales sistemas de RF.
2. Cubre el rango de frecuencia de 0 a 6 GHz con VSWR ≤1,10, lo que brinda una alta integridad de la señal para aplicaciones generales de RF.
3. El contacto exterior y el contacto central mejoran la conductividad, la resistencia a la corrosión y la durabilidad.
4. El tamaño compacto ahorra espacio de instalación, adecuado para equipos con diseños de puertos densos.
5. Admite ≥500 ciclos de acoplamiento y un par de acoplamiento recomendado de 0,7-1,1 Nm, lo que garantiza una conexión confiable a largo plazo
Escenarios de aplicación
1. Dispositivos de comunicación inalámbrica: Compatible con enrutadores 4G/LTE, estaciones base de celda pequeña y puntos de acceso inalámbrico.
2. Electrónica de consumo: Se adapta a sensores IoT, módulos RF domésticos inteligentes y dispositivos inalámbricos portátiles.
3. Electrónica automotriz: Adecuado para sistemas de información y entretenimiento en vehículos, monitoreo de presión de neumáticos (TPMS) y receptores de RF para automóviles.
4. Sistemas de Control Industrial: Se utilizan en puertas de enlace inalámbricas industriales, transmisores de datos de RF y equipos de monitoreo remoto.
Preguntas frecuentes
P: ¿Cuál es la impedancia de este conector SMA RF?
R: Cuenta con una impedancia estándar de 50 Ω, que se adapta perfectamente a los sistemas de radiofrecuencia convencionales.
P: ¿Cuál es la frecuencia máxima de funcionamiento del conector?
R: Admite hasta 6 GHz cuando se utiliza con cableado semirrígido, lo que satisface las necesidades de alta frecuencia.
P: ¿Cuántas veces se puede acoplar y desacoplar este conector?
R: Admite ≥500 ciclos de acoplamiento, lo que garantiza un uso confiable a largo plazo en escenarios de conexión frecuente.
P: ¿Cuál es el rango de temperatura de funcionamiento de este conector SMA?
R: Funciona de manera estable entre -55°C y +155°C, adecuado para aplicaciones ambientales adversas.
P: ¿Cuál es el voltaje de prueba máximo que puede soportar este conector?
R: Puede soportar un voltaje de prueba de hasta 2500 V, cumpliendo con los requisitos de seguridad y aislamiento.
