GL-SMAC1
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Rango de frecuencia (GHz) | 11 |
Impedancia (ohmios) | 50 |
VSWR | 1.15 |
Voltaje de prueba (máx.) | 2500 voltios |
PIM (tercer orden ) | ≤-160 dBc a 2 x 20 W |
Ciclos de apareamiento | ≥ 500 |
Par de acoplamiento | Máximo 1,7 Nm |
Torque de acoplamiento recomendado | 0,7-1,1 Nm |
Rango de temperatura | -55℃-+155℃ |
Contacto externo | Revestimiento de latón CuSnZn |
Contacto Centro | Revestimiento de latón Ag |
Grupo de cables | N / A |
chapado | C uSnZn |
Longitud (mm) | Ф 7,8*17,1*13,5 |

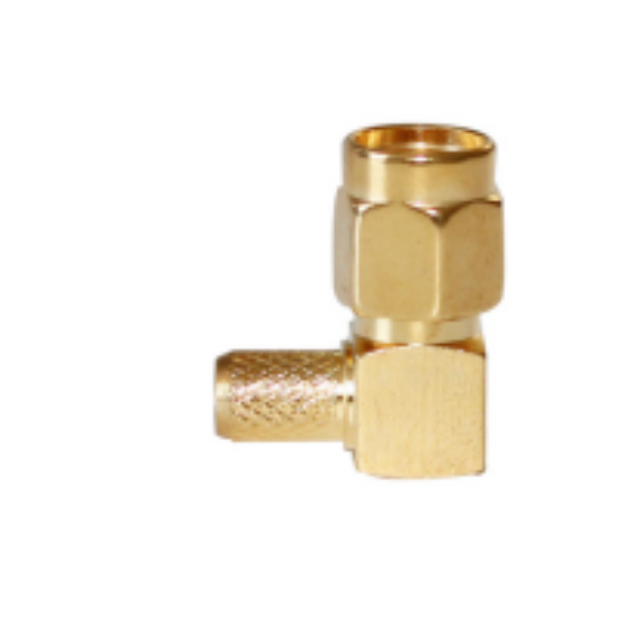

Introducción del producto
1. Impedancia estándar de 50 Ω, adecuada para los requisitos de transmisión de señal de los principales sistemas de RF.
2. Admite transmisión de alta frecuencia de CC a 18 GHz, con un rendimiento del cable semirrígido más estable y con baja pérdida de señal.
3. El diseño miniaturizado ahorra espacio de instalación.
4. La distancia central mínima entre interfaces adyacentes es relativamente pequeña, lo que permite una integración de alta densidad y aumenta la cantidad de puertos de dispositivos.
5. Cuenta con una carcasa de latón niquelado, que es liviana y duradera.
Escenarios de aplicación
1. Equipo de comunicación 5G: Aplicable a módulos RF de estaciones base 5G, frontales de ondas milimétricas y unidades de retorno de microondas.
2. Instrumentos de prueba y medición: Compatible con analizadores de espectro, analizadores de redes, generadores de señales multicanal y otros equipos.
3. Campo aeroespacial: utilizado para terminales de comunicaciones por satélite, sistemas de radar y equipos electrónicos de contramedidas.
4. Internet industrial de las cosas: se puede utilizar para sensores de alta frecuencia, sistemas RFID y puertas de enlace inalámbricas industriales.
Preguntas frecuentes
P: ¿Cuál es la impedancia de este conector SMA RF?
R: Cuenta con una impedancia estándar de 50 Ω, que se adapta perfectamente a los sistemas de radiofrecuencia convencionales.
P: ¿Cuál es la frecuencia máxima de funcionamiento del conector?
R: Admite hasta 18 GHz cuando se utiliza con cableado semirrígido, lo que satisface las necesidades de alta frecuencia.
P: ¿Cuántas veces se puede acoplar y desacoplar este conector?
R: Admite ≥500 ciclos de acoplamiento, lo que garantiza un uso confiable a largo plazo en escenarios de conexión frecuente.
P: ¿Cuál es el rango de temperatura de funcionamiento de este conector SMA?
R: Funciona de manera estable entre -55°C y +155°C, adecuado para aplicaciones ambientales adversas.
P: ¿Cuál es el voltaje de prueba máximo que puede soportar este conector?
R: Puede soportar un voltaje de prueba de hasta 2500 V, cumpliendo con los requisitos de seguridad y aislamiento.
