GL066
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Artículo | Presupuesto | ||

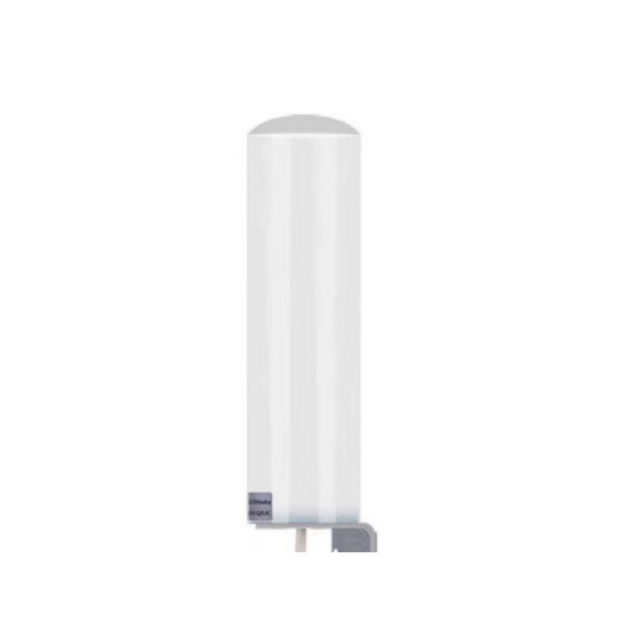

Antena GPSGlonass | Dieléctrico Antena | Rango de frecuencia | 1559.052~ 1602MHz 1164~1259MHz |
Polarización | RHCP | ||
Ganar | 3dBic（Cenit） | ||
VSWR | <1,5 | ||
Impedancia | 50Ω | ||
LNA | Ganar | 28±2dB | |
Figura de ruido | <2dB | ||
VSWR | <2.0 | ||
Voltaje de suministro | 3,3 ~ 12 VCC | ||
Consumo actual | <20mA | ||
Antena LTE | Rango de frecuencia | 698~960MHz/1710~2690MHz | |
VSWR | <3.0 | ||
Polarización | Lineal | ||
Ganar | 2,5 dBi | ||
Impedancia | 50Ω | ||
Mecánico | Cable | LMR195,10m | |
Conector | AME macho | ||
Material | ABS | ||
| L/U aplaudir | ||
Dimensión-mm | 60*230 | ||
Ambiental | Temperatura de funcionamiento | -40℃~+85℃ | |
Humedad relativa | Hasta 95% | ||
Protección de ingreso | IP67 (excluyendo salida de cable) | ||
Respetuoso con el medio ambiente | Cumple con ROHS | ||
Introducción del producto
1. Integración de modo dual, adaptación a múltiples escenarios: integra funciones duales GPS/GNSS y LTE/GSM. GPS/GNSS admite las bandas de frecuencia de 1559,052-1602MHz y 1164-1259MHz, mientras que LTE/GSM cubre las bandas de frecuencia de 698-960MHz y 1710-2690MHz. Esto permite el posicionamiento y la comunicación inalámbrica simultáneamente, eliminando la necesidad de antenas separadas y simplificando la estructura del dispositivo.
2. Posicionamiento de alta precisión y comunicación estable: la antena GPS/GNSS utiliza polarización RHCP, logrando una ganancia cenital de 3 dBic y un VSWR de <1,5. Está emparejado con un amplificador de bajo ruido y alta ganancia de 28 ± 2 dB (figura de ruido <2 dB) para garantizar un posicionamiento de alta precisión. La antena LTE cuenta con una ganancia de 2,5 dBi, transmisión de señal estable y compatibilidad con redes de múltiples operadores.
3. Instalación flexible y amplia compatibilidad: Admite montaje con abrazadera L/U para una fijación rápida a estructuras como soportes y postes. Hay una variedad de opciones de conectores disponibles, incluidos SMA, MCX y MMCX. El cable LMR195 de 10 m se adapta a varias distancias de instalación y es compatible con una amplia gama de dispositivos terminales.
4. Fuerte resistencia ambiental: Construido con ABS, cuenta con una clasificación de resistencia al polvo y al agua IP67 (excluyendo la salida del cable), funciona de manera estable en un amplio rango de temperatura de funcionamiento de -40 °C a +85 °C y 95 % de humedad. También cumple con los estándares medioambientales ROHS, lo que lo hace adecuado para entornos industriales y exteriores hostiles.
5. Bajo consumo de energía y alta confiabilidad: el módulo GPS/GNSS funciona desde 3,3 V CC a 12 V CC y consume menos de 20 mA. Este diseño de bajo consumo extiende la vida útil de la batería del dispositivo. El excelente rendimiento general de transmisión de señal (GPS/GNSS LNA VSWR <2.0, LTE VSWR <3.0) garantiza un funcionamiento estable a largo plazo.
Gestión de Flotas: Seguimiento en tiempo real con sincronización LTE y GNSS.
Agricultura de Precisión: Combina GPS para tractores autónomos y LTE para transmisión de datos.
IoT industrial: conectividad confiable de doble banda para sensores remotos.
Navegación Marina: Diseño resistente a la intemperie para embarcaciones y barcos.
Sistemas de Emergencia: Respaldo de comunicación LTE con posicionamiento GNSS.
