GL2806B
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
1. Índice de desempeño
Elementos | Contenido |
Temperatura de funcionamiento | -40℃～+105℃ |
Temperatura de almacenamiento | -40℃～+105℃ |
*Frecuencia central MHz (sin cinta adhesiva en plano de tierra de 60*45 mm) | 2332,50±10,0 |
-10dB Ancho de banda MHz mín. | 120 |
Modelo de polarización | LHCP |
Impedancia | 50 Ω |
Coeficiente de temperatura de frecuencia | 20 ppm/grados ℃ máx. |

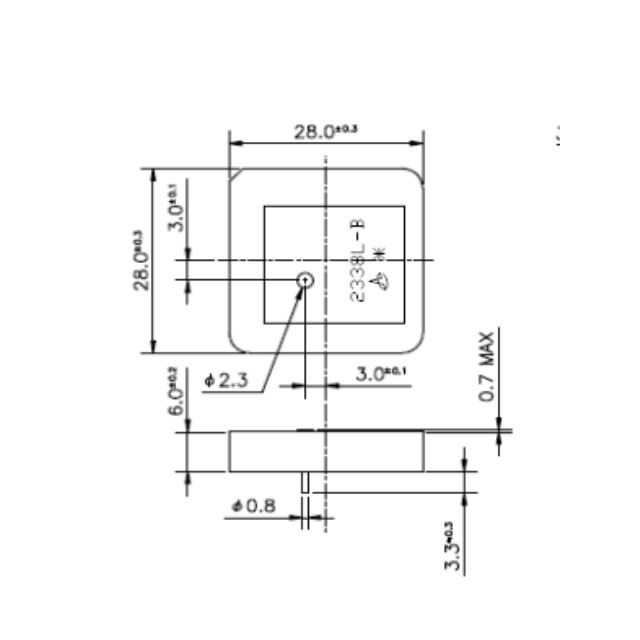

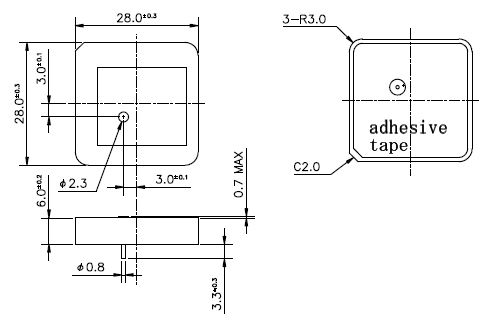

2.Dimensión
3.Característica de impedancia
4.Introducción del producto
●Ancho de banda ultraancho de 120 MHz
Ofrece una recepción de señal robusta en un amplio rango de frecuencia (2332,5 ± 10 MHz), ideal para sistemas de comunicación satelital y GPS multibanda.
● Polarización LHCP para
polarización circular izquierda de precisión (LHCP) reduce la interferencia de la señal y los errores de trayectorias múltiples, lo que garantiza un rendimiento confiable en navegación GPS y aplicaciones de IoT.
● Resiliencia a temperaturas extremas
Funciona perfectamente desde -40 °C a +105 °C y sobrevive a los ciclos térmicos (-40 °C↔105 °C), perfecto para entornos industriales o exteriores hostiles.
● Durabilidad de grado industrial
Pasa rigurosas pruebas de vibración (10–55 Hz), humedad (90–95 % RH) y soldadura (260–290 °C), lo que garantiza confiabilidad a largo plazo en configuraciones exigentes.
● Compatibilidad optimizada con planos de tierra
Diseñado para una integración perfecta con planos de tierra de 60x45 mm, simplificando los diseños de PCB para drones, telemática y sensores inteligentes.
Escenarios de aplicación
Sistemas de navegación GPS : Garantiza un seguimiento estable en unidades GPS automotrices, marinas o de aviación.
Redes IoT industriales : Resiste vibraciones de fábrica y temperaturas extremas para monitoreo de maquinaria.
Comunicación por satélite : LHCP mejora la claridad de la señal en las estaciones terrestres de satélite.
Seguimiento de activos en exteriores : Resiste la humedad y el estrés térmico en sensores de logística o agricultura.
Telemetría de drones : el diseño liviano admite el posicionamiento de UAV de alta precisión.
Preguntas frecuentes
P: ¿Cuál es el ancho de banda de esta antena?
R:Ofrece un ancho de banda mínimo de -10 dB de 120 MHz, lo que garantiza un rendimiento estable en distintas frecuencias.
P: ¿Requiere un plano de tierra específico?
R:Sí, el rendimiento óptimo requiere un plano de tierra de 60x45 mm (proporcionado por el cliente).
P: ¿Puede soportar soldadura a alta temperatura?
R:Sí, los terminales soportan baños de soldadura a 260–290 °C con una cobertura de soldadura ≥95 %.
P: ¿LHCP es adecuado para el uso de GPS urbano?
R:Absolutamente: LHCP minimiza la interferencia de rutas múltiples en entornos con problemas de GPS, como las ciudades.
P: ¿Qué resistencia tiene contra las vibraciones?
R: Probado durante 2 h por eje (x/y/z) a 10–55 Hz, lo que lo hace ideal para equipos industriales o automotrices.
P: ¿Cuál es el rango de temperatura de funcionamiento?
R:Funciona de manera confiable desde -40°C a +105°C, con almacenamiento hasta 105°C.
