GL2504D
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
1.Índice de desempeño
Elementos | Contenido |
Frecuencia central MHz (con cinta adhesiva en plano de tierra de ￠70 mm) | 2338,0±10,0 |
-10dB Ancho de banda MHz mín. | 30 |
VSWR en CF máx. | 1.5 |
Modelo de polarización | LHCP |
Impedancia | 50 Ω |
Ganancia (Cenit 90°) dBi mín. | Tipo 5.0 |
Coeficiente de temperatura de frecuencia | 20 ppm/grados ℃ máx. |

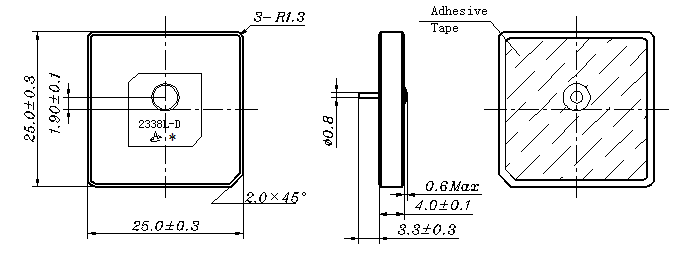

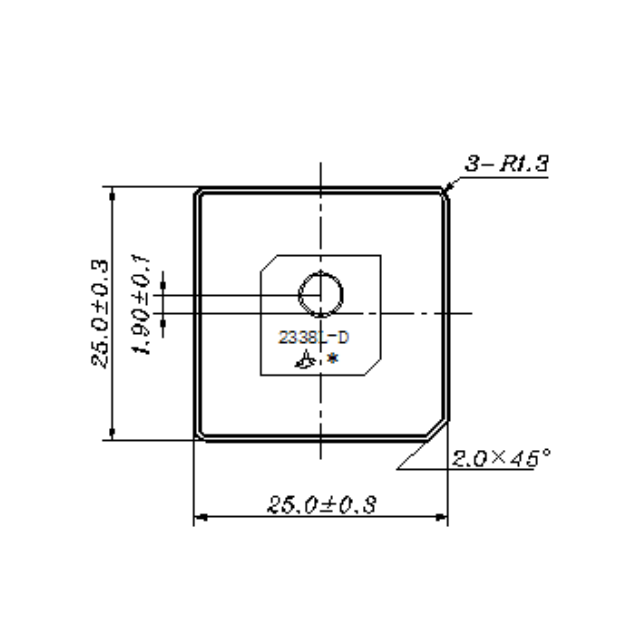

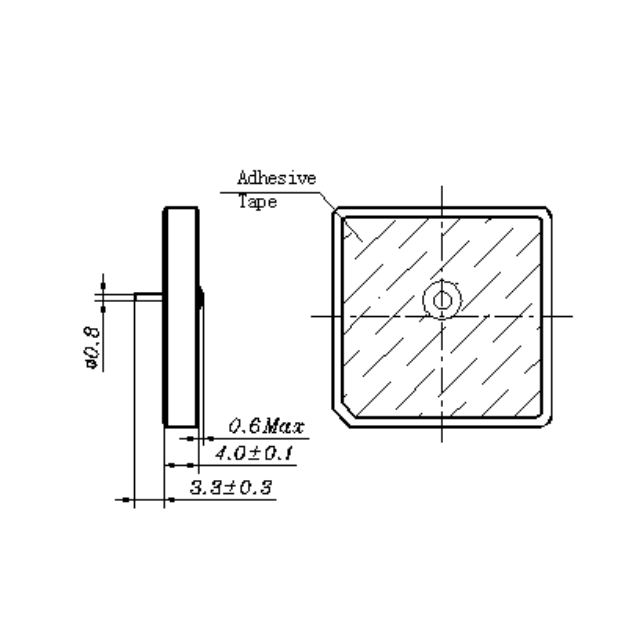

2.Dimensión

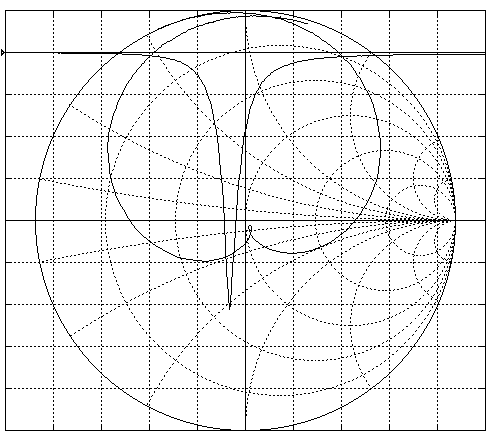

3. Característica de pérdida de retorno

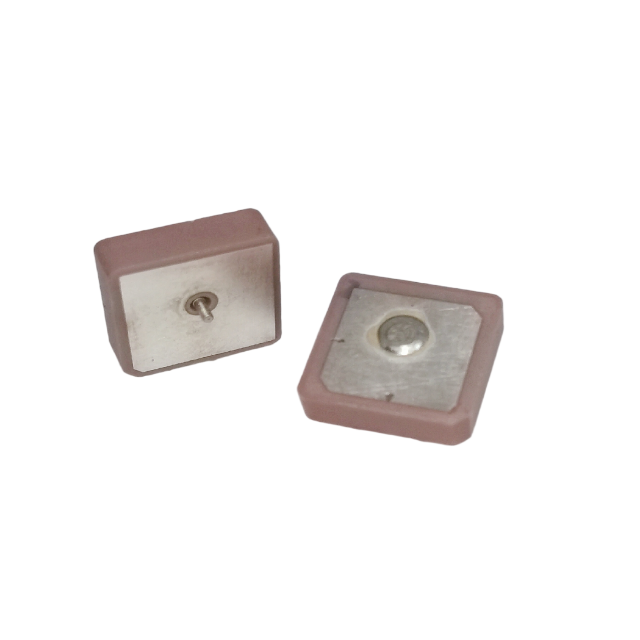

4.Introducción del producto
Estabilidad de alta frecuencia
Funciona a 2338 MHz ±10 MHz con un coeficiente de temperatura bajo (20 ppm/°C máx.), lo que garantiza un rendimiento confiable en entornos extremos (-40 °C a 105 °C).
Polarización LHCP para claridad de señal
La polarización circular izquierda (LHCP) minimiza la interferencia de la señal y la distorsión multitrayectoria, ideal para sistemas de comunicación por satélite y GPS.
Robusta durabilidad ambiental
Pasa pruebas rigurosas que incluyen humedad (90–95 % HR), ciclos térmicos (-40 °C↔105 °C) y resistencia a la vibración (10–55 Hz), lo que garantiza la longevidad en entornos industriales o exteriores hostiles.
Integración compacta y sencilla
Las dimensiones compactas (26,0 ± 0,3 mm de longitud) y la impedancia de 50 Ω simplifican la integración de PCB para dispositivos IoT, drones y sistemas de telemetría.
Alta ganancia cenital
Ofrece una ganancia de ≥5,0 dBi a 90° cenital, lo que mejora la intensidad de la señal para aplicaciones que requieren cobertura vertical, como seguimiento de vehículos o sensores remotos.
Escenarios de aplicación
Sistemas de navegación GPS : Garantiza una recepción de señal estable en unidades GPS marinas o automotrices.
Sensores industriales de IoT : resisten las vibraciones del piso de la fábrica y las fluctuaciones de temperatura.
Comunicación con drones : diseño liviano y alta ganancia que admiten telemetría UAV de largo alcance.
Agricultura Inteligente : Resiste la humedad en sensores agrícolas al aire libre.
Estaciones terrestres satelitales : LHCP reduce la interferencia en los enlaces de datos satelitales.
Preguntas frecuentes
P: ¿Cuál es el rango de temperatura de funcionamiento?
R:La antena funciona de manera confiable desde -40 °C a 105 °C y sobrevive al almacenamiento hasta 105 °C.
P: ¿Requiere un plano de tierra?
R:Sí, el rendimiento óptimo requiere un plano de tierra de 70 mm (proporcionado por el cliente).
P: ¿Es compatible con soldadura de PCB estándar?
R:Sí, los terminales soportan baños de soldadura a 260–290 °C con una cobertura de soldadura ≥95 %.
P: ¿Cómo montar la antena?
R:Utilice cinta adhesiva (incluida) sobre una superficie plana; asegúrese de que no haya obstrucciones metálicas cercanas.
P: ¿Qué dispositivos utilizan polarización LHCP?
R: Común en receptores GPS, módems satelitales y aplicaciones que necesitan rechazo de interferencias.
P: ¿Puede sobrevivir a la humedad exterior?
R: Sí, probado durante 96 a 98 h con una humedad relativa del 90 % al 95 % y 60 °C.
P: ¿Cuál es la pérdida de retorno típica?
R: VSWR ≤1,5 en la frecuencia central garantiza una reflexión mínima de la señal.
