GLS2503
Asialeren
8517710000
100 piezas
aceptado
10000PC/días
| Cantidad: | |
|---|---|
| Exportación PDF | |
ESPECIFICACIONES ELÉCTRICAS | |
Elementos | Contenido |
Frecuencia nominal | GNSS L1mhz |
Tamaño de la antena | 25*25*4mm |
Condiciones de prueba | 70*70mm |
Impedancia | 50Ω |
Ganancia cenit @ L1 TIPO | 3.0dBic |
Relación axial @ L1 | ≤5,0 dB |

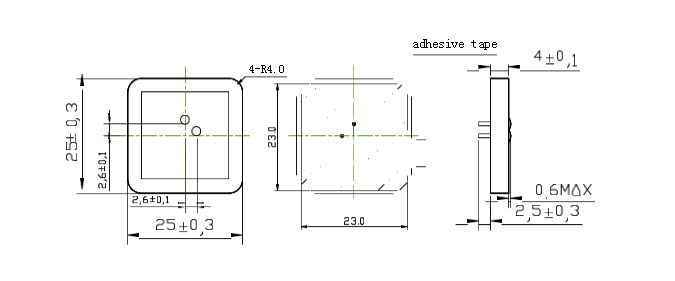

Dimensión

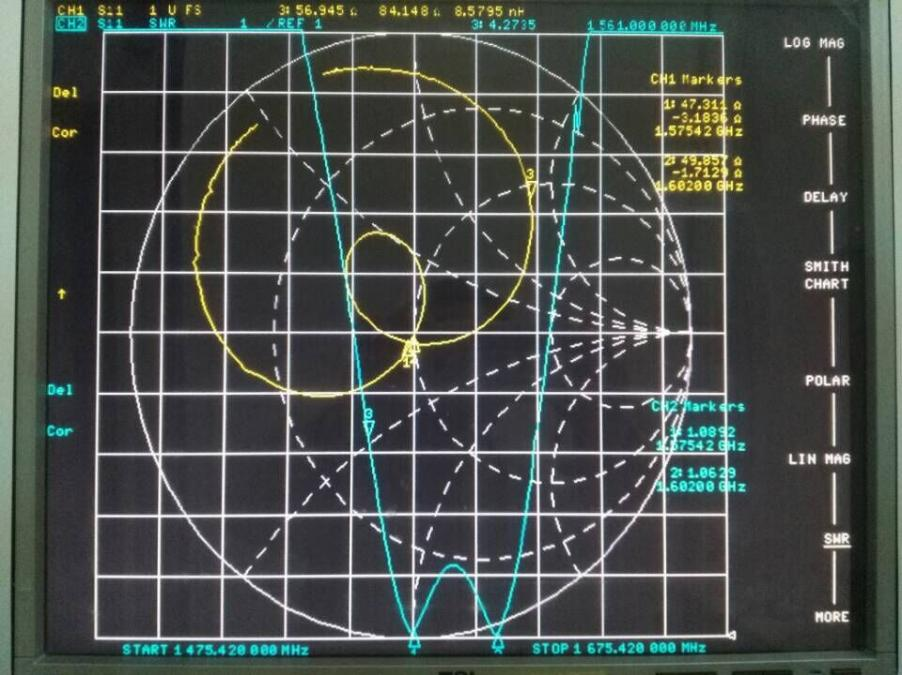

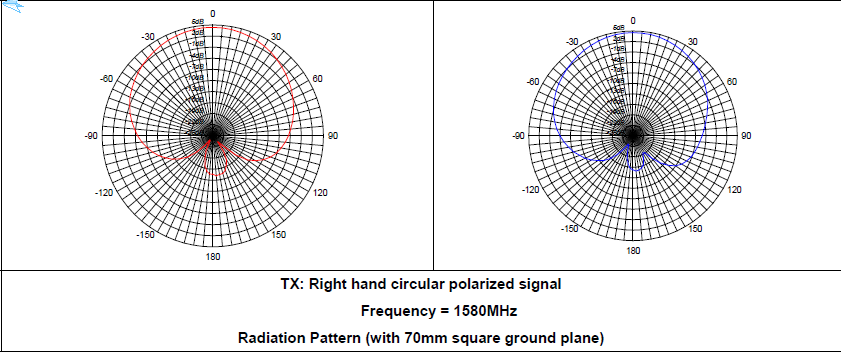

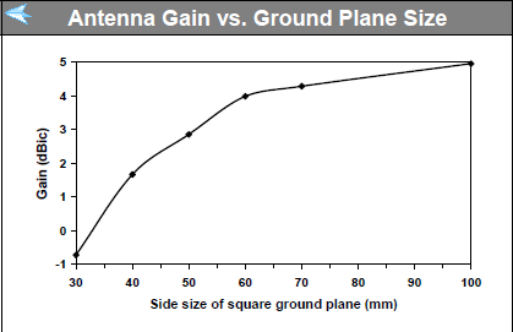

Más pruebas

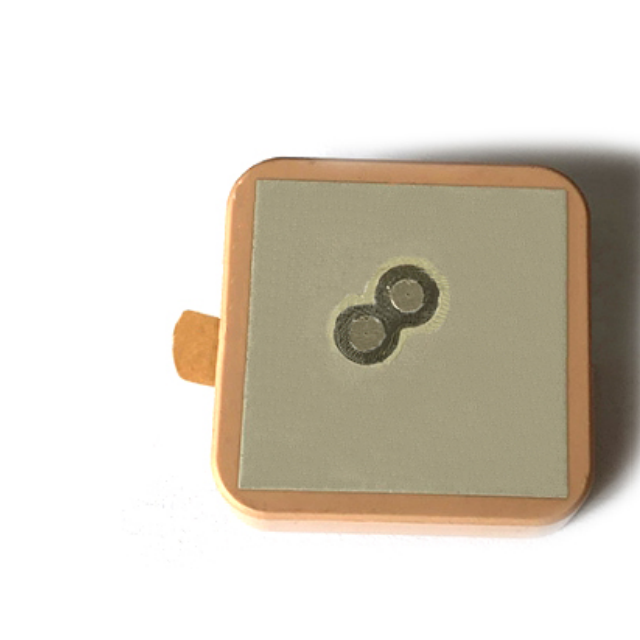

Introducción del producto
Alta ganancia de señal y precisión
Ofrece una ganancia cenital de 3,0 dBic con una relación axial de ≤5,0 dB, lo que garantiza un posicionamiento GNSS preciso para los sistemas de navegación y cronometraje.
Diseño ultracompacto La huella de
25x25x4 mm y la integración de cinta adhesiva simplifican la instalación en dispositivos con espacio limitado, como drones y dispositivos portátiles.
Compatibilidad de RF optimizada
Presenta una impedancia de 50 Ω y se prueba en un plano de tierra de 70 mm , lo que garantiza una integración perfecta con circuitos de RF estándar y una pérdida mínima de señal.
Polarización circular derecha (RHCP)
Reduce la interferencia de trayectorias múltiples en entornos dinámicos, ideal para aplicaciones automotrices, marítimas y aéreas.
La construcción robusta y ecológica
que cumple con RoHS soporta condiciones industriales y al mismo tiempo cumple con los estándares ambientales globales.
Casos de uso
Vehículos autónomos: proporciona señales GNSS L1 confiables para vehículos autónomos y AGV.
Navegación con drones: garantiza un posicionamiento estable para el mapeo aéreo y los drones de reparto.
Sensores industriales de IoT: diseñados para la automatización de fábricas y el seguimiento de activos en entornos hostiles.
Navegación marina: admite la precisión del GPS para embarcaciones y equipos marinos.
Rastreadores portátiles: El tamaño compacto se adapta a bandas de ejercicios y rastreadores de mascotas.
Preguntas frecuentes
P: ¿Qué frecuencia admite esta antena?
R: Opera en la banda GNSS L1 (1575,42 MHz) para GPS, Galileo y otros sistemas globales.
P: ¿Es compatible con sistemas RF estándar?
R:Sí, su impedancia de 50 Ω garantiza la compatibilidad con la mayoría de los módulos de RF y PCB.
P: ¿Cuál es la ganancia de esta antena?
R: La ganancia cenital típica es de 3,0 dBic , optimizada para una navegación de alto rendimiento.
P: ¿Puede soportar ambientes al aire libre?
R: Si bien no es resistente al agua, su diseño duradero se adapta al uso industrial y en exteriores protegidos.
P: ¿Cuál es el rendimiento de la relación axial?
A:≤5,0 dB en L1, minimizando la distorsión de la señal para un posicionamiento preciso.
P: ¿Requiere un plano de tierra?
R:Probado en un plano de tierra de 70x70 mm para un rendimiento óptimo, pero adaptable a otros tamaños.
P: ¿Cumple con RoHS?
R:Sí, cumple con los estándares RoHS para un uso seguro en electrónica industrial y de consumo.
