GL916R35
Asialeren
8517710000
100
Aceptado
1000/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Características de rendimiento
Elementos | Contenido |
Frecuencia central MHz (con cinta adhesiva en un plano de tierra de 70 cuadrados) | 916,0±3(Mhz) |
-10 dB de ancho de banda (MHz) mínimo | 26 |
Pérdida de retorno en Fc máx. | <-15dB |
VSWR (en BW) máx. | 2.0 |
Relación axial (dB) | ≦3.0 |
Impedancia Ω | 50 |
Modelo de polarización | RHCP |
Coeficiente de temperatura de frecuencia | 20 ppm/grados ℃ máx. |
permitividad | 37 |

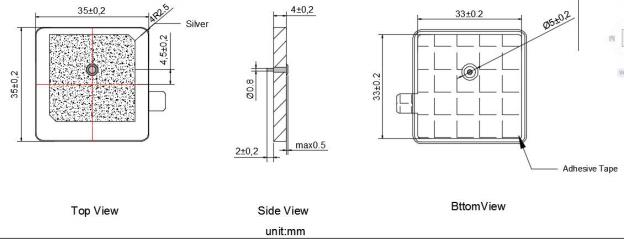

Dimensions
Diferencias entre antenas similares
P/N | GL916R35 | GL900A | GLR915 |
Frecuencia | 916MHz | 906-960MHz | 915MHz |
VSWR | 2.0 | 1.5 | 2.0 |

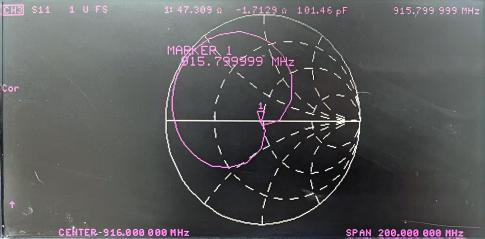

Gráfico de Smith medido

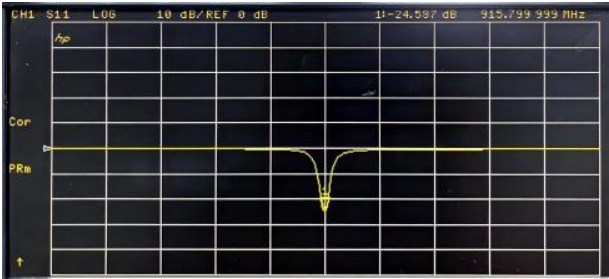

Pérdida de devolución

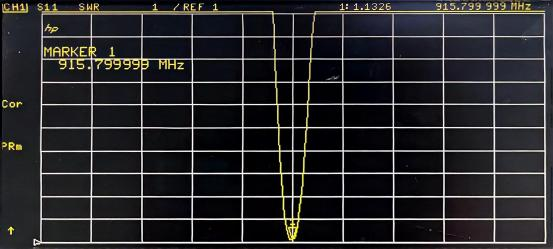

VSWR
Introducción del producto
Frecuencia central estable: El GL916R35 funciona a una frecuencia central de 916,0 ± 3 MHz, lo que garantiza una transmisión y recepción de señal consistente dentro de un rango de frecuencia estrecho. Esta estabilidad es crucial para aplicaciones que requieren una sintonización de frecuencia precisa, lo que reduce el riesgo de interferencias y pérdida de señal.
Ancho de banda adecuado: con un ancho de banda de -10 dB de al menos 26 MHz, la antena puede cubrir un rango de frecuencia relativamente amplio. Esto le permite admitir múltiples canales o flujos de datos, lo que lo hace adecuado para aplicaciones que exigen comunicación de alta capacidad, como redes de sensores inalámbricos con múltiples nodos.
Baja pérdida de retorno y VSWR: la pérdida de retorno en la frecuencia central es inferior a -15 dB y el VSWR (relación de onda estacionaria de voltaje) dentro del ancho de banda es como máximo 2,0. Estos valores indican una transferencia de energía eficiente y una reflexión mínima de la señal. Una baja pérdida de retorno y VSWR dan como resultado una mejor calidad de la señal y una comunicación más confiable, lo que garantiza que la antena pueda transmitir y recibir señales de manera efectiva sin pérdidas significativas.
Polarización circular derecha (RHCP): El GL916R35 presenta polarización RHCP. Este tipo de polarización ofrece varias ventajas, incluida la reducción de la interferencia de señales de múltiples rutas y una mejor penetración de la señal a través de obstáculos. Es particularmente útil en entornos electromagnéticos complejos, como áreas urbanas o espacios interiores con muchas superficies reflectantes.
Coeficiente de temperatura de baja frecuencia: con un coeficiente de temperatura de frecuencia de 20 ppm/grados ℃ como máximo, el GL916R35 se ve menos afectado por los cambios de temperatura. Esto significa que su rendimiento se mantiene estable en una amplia gama de temperaturas, lo que lo hace adecuado para aplicaciones tanto en interiores como en exteriores, incluidos entornos hostiles donde las variaciones de temperatura pueden ser significativas.
Escenarios de aplicación
Agricultura inteligente: Garantiza una transmisión de datos confiable en sensores de suelo expuestos a condiciones climáticas variables.
IoT industrial: Mantiene la conectividad en sistemas de automatización de fábricas con ruido electromagnético.
Dispositivos médicos: ofrece señales estables para equipos inalámbricos de monitorización de pacientes.
Medición de servicios públicos: proporciona precisión a largo plazo en medidores inteligentes de agua/gas.
Preguntas frecuentes
P: ¿Cuál es el ancho de banda de esta antena?
R: El ancho de banda de -10dB es ≥26MHz, lo que admite aplicaciones de amplia frecuencia.
P: ¿Puede funcionar en entornos de alta temperatura?
R:Sí, está diseñado para ofrecer estabilidad entre -40 °C y +85 °C.
P: ¿Es ajustable la polarización RHCP?
R:La polarización personalizada (por ejemplo, LHCP) está disponible a pedido.
P: ¿Cómo afecta la permitividad al rendimiento?
R: Alto ε=37 permite un tamaño compacto manteniendo la eficiencia.
P: ¿Cuál es el valor VSWR típico?
R:VSWR ≤2,0 dentro del ancho de banda operativo garantiza una pérdida de energía mínima.
P: ¿Requiere un plano de tierra?
R:Se recomienda un plano de tierra de 70x70 mm para un rendimiento óptimo.
P: ¿Hay muestras disponibles para realizar pruebas?
R: Sí, comuníquese con ventas para conocer la disponibilidad de muestras y los plazos de entrega.
P: ¿Se puede personalizar para frecuencias específicas?
R: Es posible realizar una sintonización de frecuencia personalizada; Analice los requisitos con nuestro equipo de ingeniería.
