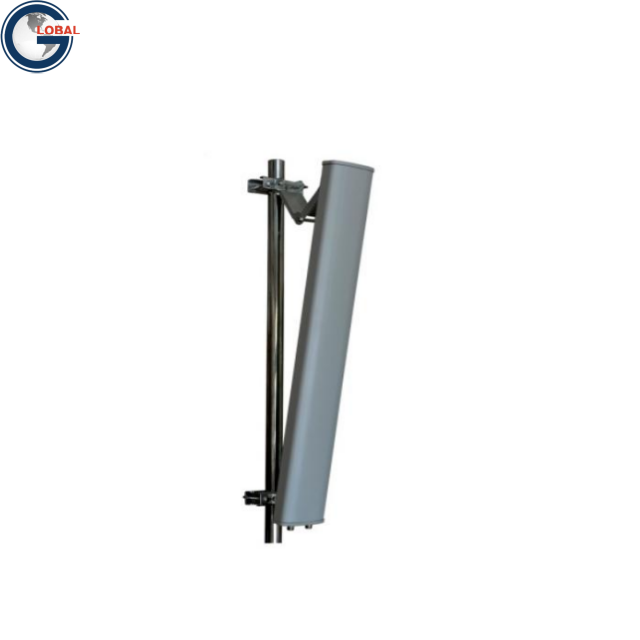

GL-DY2327S6517
Asialeren
8517710000
50 piezas
aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Especificaciones eléctricas | |
Rango de frecuencia -MHz | 2300-2700 |
Polarización | ±45° |
VSWR | ≤1,5 |
Ganancia-dBi | 17 |
Ancho de viga horizontal | 65° |
Ancho de haz vertical | 7,5° |
Relación delante-atrás-dB | ≥25 |
Aislamiento entre puertos-dB | ≥28 |
Impedancia de entrada-Ω | 50 |
Potencia máxima de entrada-W | 100 |
Protección contra rayos | Tierra CC |
Especificaciones mecánicas | |
Tipo de conector de entrada | 2xN-K |
Lugar del conector | Abajo |
Dimensiones -mm | 950×128×56 |
Tamaño del embalaje -mm | 1050×230×160 |
Peso de la antena-kg | 3.2 |
Material del radomo | PVC |
Color del radomo | Gris |
Inclinación mecánica | 0~12° |
Temperatura de funcionamiento | -40°C a +65°C |
Velocidad nominal del viento: m/s | 60 |
Hardware de montaje -mm | ￠35～￠75 |
Comparación de diferenciación
| Dimensiones de comparación | GL-DY2327S6517 | GL-DY7027S6512 |
| Rango de frecuencia | 2300 - 2700MHz | 698 - 960MHz, 1710 - 2700MHz |
| Ganar | 17dbi | 10-12dbi |
| Dimensiones (mm) | 950×128×56 | 700×325×145 |
| Peso de la antena (kg) | 3.2 | 7.5 |
Introducción del producto
●Amplio rango de frecuencia y alta ganancia : funciona a 2300-2700 MHz con ganancia de 17 dBi, ideal para sistemas 4G/LTE y cobertura sectorial.
● Rendimiento robusto : Presenta VSWR bajo (≤1,5), alto aislamiento de puerto (28 dB) y relación frontal-posterior (25 dB) para una transmisión de señal estable.
● Construcción duradera : el radomo de UPVC, la protección contra rayos de CC y un diseño compacto (950 x 128 x 56 mm) garantizan la confiabilidad en entornos hostiles (de -40 °C a +65 °C).
● Fácil instalación : Conectores 2xN-K montados en la parte inferior, ajuste mecánico de inclinación (0–12°) y compatibilidad con accesorios de montaje de c35–c75 mm.
● Manejo de alta potencia : Admite hasta 100 W de potencia de entrada y soporta velocidades de viento de 60 m/s para mayor durabilidad en exteriores.
Escenarios de aplicación

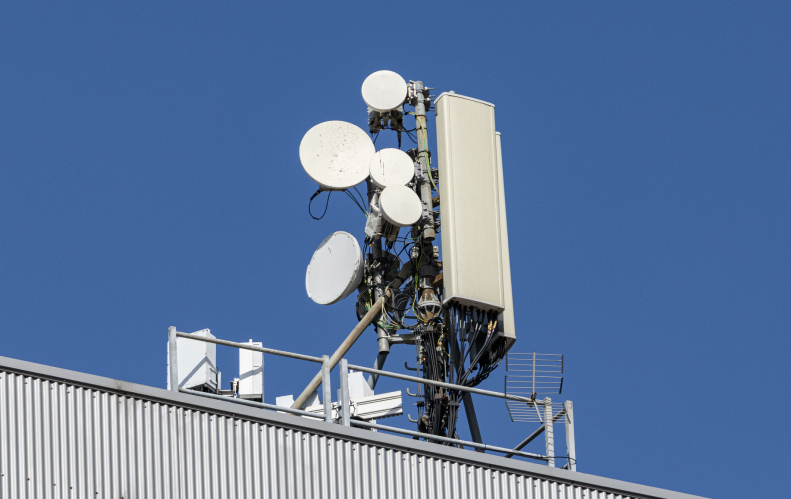

Implementación de estación base 5G/NR: Compatible con las bandas de frecuencia n41/n258, adecuada para cobertura de sectores específicos en áreas urbanas densamente pobladas.
Acceso inalámbrico fijo FWA: sirve como antena receptora de terminal, proporcionando conectividad altamente direccional.
Industrial IoT Hub: Backhaul de datos para equipos remotos en fábricas y áreas mineras.
Sistema SCADA de Energía Eólica/Energía Eléctrica: El diseño de resistencia a bajas temperaturas y protección contra rayos se adapta a la infraestructura energética.
Preguntas frecuentes
P: ¿Es compatible con redes 5G?
R: Compatible con la banda de frecuencia de 2300-2700MHz (incluidas bandas 5G como n41/n258) y requiere uso con equipos 5G RRU.
P: ¿Se requiere conexión a tierra?
R: ¡Obligatorio! El diseño de protección contra rayos y puesta a tierra de CC requiere la conexión a un sistema de puesta a tierra independiente (resistencia a tierra ≤ 5Ω).
P: ¿Tipo de conector de entrada?
R: Dos conectores hembra NK (de fondo) son estándar. Se requieren cables de alimentación con especificaciones LMR-400 o superiores.
P: ¿Se incluye un kit de instalación?
R: Admite postes cilíndricos de Ø35-75 mm (el kit de soporte de montaje, modelo: MT-HK75, se requiere por separado).
P: ¿Cuál es el peso y las dimensiones de la antena?
R: 950 × 128 × 56 mm / 3,2 kg, dimensiones del paquete de envío: 1050 × 230 × 160 mm.
P: ¿Qué significa un VSWR ≤ 1,5?
R: Una relación de onda estacionaria de voltaje ≤ 1,5 indica una excelente adaptación de impedancia entre la antena y el alimentador (50 Ω), con una pérdida de retorno de energía inferior al 4 %.
