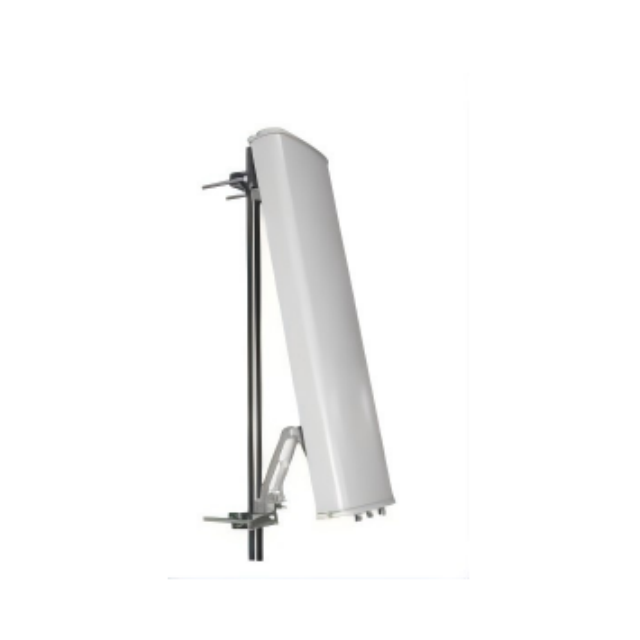

GL1215G12
Asialeren
8517710000
10 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Especificaciones eléctricas | ||
Rango de frecuencia | 1180-1280 | 1560-1620 |
Ganancia (dBi) | 11±1 | 12±1 |
VSWR | ≤1,5 | |
Relación delante-atrás- dB | ≥23 | |
Polarización | vertical | |
Ancho de haz horizontal(°) | 65±8 | |
Ancho de haz vertical (°) | 32±5/32±5 | |
Potencia máxima de entrada (W) | 100 | |
Impedancia (Ω) | 50 | |
Protección contra rayos | Tierra CC | |
Índice mecánico | ||
Dimensiones (mm) | 750*160*80mm | |
Tipo de conector de entrada | 2*N-Hembra | |
Material del radomo | PVC | |
Peso de la antena-KGS | 2.5 | |
Escenarios de uso | exterior | |
Temperatura de funcionamiento (℃) | -40 ~ +85 | |
Rango de humedad (%) | 5~95 | |
Introducción del producto
Alto rendimiento de doble banda: cubre 1180–1280 MHz y 1560–1620 MHz con ganancia optimizada (11±1 dBi y 12±1 dBi), ideal para estaciones base de navegación y comunicación.
Cobertura amplia y dirigida: presenta un ancho de haz horizontal de 65 ± 8° y un ancho de haz vertical de 32 ± 5°, lo que ofrece una proyección de señal hacia arriba amplia pero precisa.
Construcción robusta y resistente a la intemperie: diseñada para uso en exteriores con radomo de UPVC, que funciona en temperaturas extremas (-40 °C a +85 °C) y humedad (5–95 %).
Conexión segura y de alta potencia: admite hasta 100 W de potencia de entrada, incluye 2 conectores N-hembra y cuenta con protección contra rayos de tierra de CC para mayor seguridad.
Diseño personalizable: ofrece flexibilidad en el tipo de conector, frecuencia, tamaño, ganancia y montaje para satisfacer diversas necesidades de aplicaciones.
Escenarios de aplicación
Estaciones base terrestres de navegación y comunicación (p. ej., GPS, GLONASS)
Infraestructura de comunicaciones de aviación y aeródromos.
Estaciones fijas de telemetría exterior y enlace de datos
Sistemas de monitorización y detección que requieren un enfoque de señal ascendente
Despliegue personalizado en instalaciones militares, de aviación y de investigación.
Preguntas frecuentes
P: ¿Qué bandas de frecuencia admite esta antena?
R: Admite 1180–1280 MHz (banda 1,2G) y 1560–1620 MHz (banda 1,5G).
P: ¿Cuál es el ancho del haz de la antena?
R: El ancho del haz horizontal es de 65 ± 8° y el ancho del haz vertical es de 32 ± 5° por banda.
P: ¿Incluye protección contra rayos?
R: Sí, cuenta con protección contra rayos de tierra de CC.
P: ¿Qué conectores se utilizan?
R: Viene con 2× conectores N-hembra.
P: ¿Se puede personalizar esta antena?
R: Sí, el tipo de conector, la frecuencia, el tamaño, la ganancia y el montaje se pueden personalizar a pedido.
P: ¿Cuál es el rango de temperatura de funcionamiento?
R: Funciona de -40°C a +85°C, adecuado para entornos exteriores hostiles.
