Español
GL9058M5
Asialeren
8517710000
10 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Especificaciones eléctricas | ||
Rango de frecuencia (MHz) | 860-960/1100-1300/1570-1630/ 2400-2500/5100-5900 | |
Ganancia (dBi) | 8±1/12±1/14±1/16±1 | |
VSWR | ≤1,8/≤1,8/≤1,5/≤2,0 | |
Polarización | 5*verticales | |
Relación F/B | ≥15/≥20/≥23 | |
Potencia máxima de entrada (W) | 100 | |
Impedancia (Ω) | 50 | |
Especificaciones mecánicas | ||

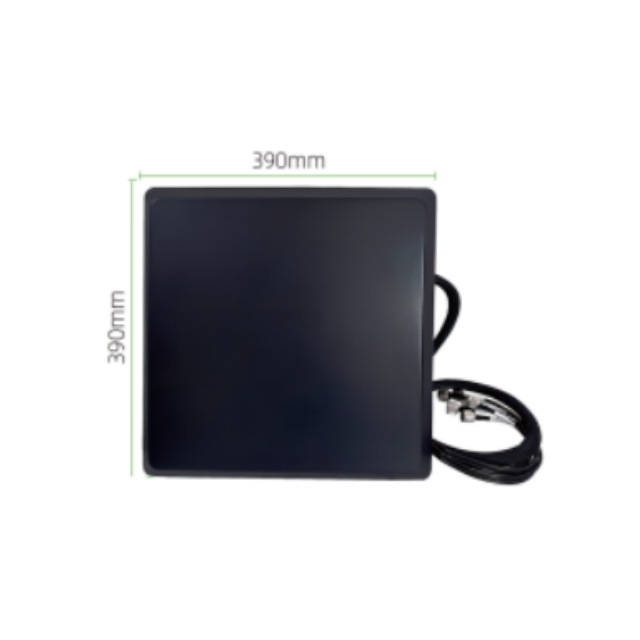

Dimensiones (mm) | 390*390*50MM | |
Peso de la antena (Kg) | 1.2 | |
Color del radomo | Negro | |
Tipo de conector de entrada | 5*N hembra | |
Indicadores ambientales | ||
Escenarios de uso | Exterior | |
Temperatura de funcionamiento (℃) | -40 a +70 | |
Rango de humedad (%) | 5 a 95 | |
Introducción del producto
Cobertura de amplio espectro de cinco bandas: admite 860-960 MHz, 1100-1300 MHz, 1570-1630 MHz, 2400-2500 MHz y 5100-5900 MHz para una interferencia de señal integral en múltiples sistemas.
Rendimiento graduado de alta ganancia: proporciona una ganancia optimizada de 8 dBi a 16 dBi en todas las bandas, lo que garantiza una fuerte proyección de señal y un alcance de interferencia efectivo.
Precisión direccional con alta relación F/B: presenta relaciones de adelante hacia atrás de ≥15 a ≥23, lo que mejora la precisión direccional y minimiza la interferencia de señal no deseada.
Diseño resistente para exteriores: construido para funcionar en condiciones extremas (-40°C a +70°C, 5–95% de humedad) con una forma compacta y robusta (390×390×50 mm, 1,2 kg).
Conectividad multipuerto de alta potencia: admite hasta 100 W de potencia de entrada e incluye 5 conectores N-hembra para una integración del sistema flexible y de alta confiabilidad.
Escenarios de aplicación
Interferencia de señales multisistema en operaciones militares y de defensa.
Sistemas de detección y contramedidas de drones (C-UAS)
Protección de zona segura contra comunicaciones no autorizadas
Interferencia de comunicaciones de campo táctico
Entornos de simulación y entrenamiento de guerra electrónica
Preguntas frecuentes
P: ¿Qué bandas de frecuencia cubre el GL9058M5?
R: Cubre cinco bandas: 860-960MHz, 1100-1300MHz, 1570-1630MHz, 2400-2500MHz y 5100-5900MHz.
P: ¿Cuál es la ganancia en la banda 5100-5900MHz?
R: La ganancia es de 16 ± 1 dBi en el rango de 5100-5900MHz.
P: ¿Qué conectores se utilizan?
R: Está equipado con 5× conectores N-hembra.
P: ¿Se puede utilizar esta antena en condiciones climáticas extremas?
R: Sí, está diseñado para uso en exteriores con un rango de temperatura de funcionamiento de -40 °C a +70 °C y una resistencia a la humedad del 5 % al 95 %.
P: ¿Cuál es la entrada máxima de energía?
R: La antena admite hasta 100 W de potencia de entrada.
Especificaciones eléctricas | ||
Rango de frecuencia (MHz) | 860-960/1100-1300/1570-1630/ 2400-2500/5100-5900 | |
Ganancia (dBi) | 8±1/12±1/14±1/16±1 | |
VSWR | ≤1,8/≤1,8/≤1,5/≤2,0 | |
Polarización | 5*verticales | |
Relación F/B | ≥15/≥20/≥23 | |
Potencia máxima de entrada (W) | 100 | |
Impedancia (Ω) | 50 | |
Especificaciones mecánicas | ||
Dimensiones (mm) | 390*390*50MM | |
Peso de la antena (Kg) | 1.2 | |
Color del radomo | Negro | |
Tipo de conector de entrada | 5*N hembra | |
Indicadores ambientales | ||
Escenarios de uso | Exterior | |
Temperatura de funcionamiento (℃) | -40 a +70 | |
Rango de humedad (%) | 5 a 95 | |
Introducción del producto
Cobertura de amplio espectro de cinco bandas: admite 860-960 MHz, 1100-1300 MHz, 1570-1630 MHz, 2400-2500 MHz y 5100-5900 MHz para una interferencia de señal integral en múltiples sistemas.
Rendimiento graduado de alta ganancia: proporciona una ganancia optimizada de 8 dBi a 16 dBi en todas las bandas, lo que garantiza una fuerte proyección de señal y un alcance de interferencia efectivo.
Precisión direccional con alta relación F/B: presenta relaciones de adelante hacia atrás de ≥15 a ≥23, lo que mejora la precisión direccional y minimiza la interferencia de señal no deseada.
Diseño resistente para exteriores: construido para funcionar en condiciones extremas (-40°C a +70°C, 5–95% de humedad) con una forma compacta y robusta (390×390×50 mm, 1,2 kg).
Conectividad multipuerto de alta potencia: admite hasta 100 W de potencia de entrada e incluye 5 conectores N-hembra para una integración del sistema flexible y de alta confiabilidad.
Escenarios de aplicación
Interferencia de señales multisistema en operaciones militares y de defensa.
Sistemas de detección y contramedidas de drones (C-UAS)
Protección de zona segura contra comunicaciones no autorizadas
Interferencia de comunicaciones de campo táctico
Entornos de simulación y entrenamiento de guerra electrónica
Preguntas frecuentes
P: ¿Qué bandas de frecuencia cubre el GL9058M5?
R: Cubre cinco bandas: 860-960MHz, 1100-1300MHz, 1570-1630MHz, 2400-2500MHz y 5100-5900MHz.
P: ¿Cuál es la ganancia en la banda 5100-5900MHz?
R: La ganancia es de 16 ± 1 dBi en el rango de 5100-5900MHz.
P: ¿Qué conectores se utilizan?
R: Está equipado con 5× conectores N-hembra.
P: ¿Se puede utilizar esta antena en condiciones climáticas extremas?
R: Sí, está diseñado para uso en exteriores con un rango de temperatura de funcionamiento de -40 °C a +70 °C y una resistencia a la humedad del 5 % al 95 %.
P: ¿Cuál es la entrada máxima de energía?
R: La antena admite hasta 100 W de potencia de entrada.
