Español

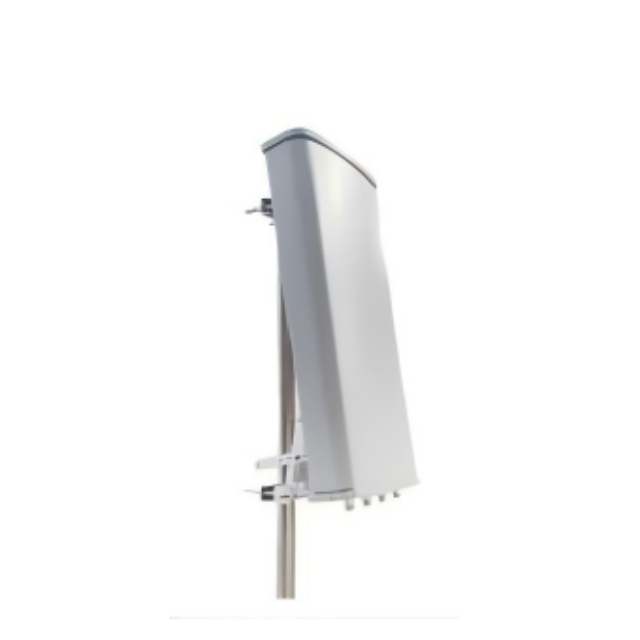

GL1558G17
Asialeren
8517710000
10 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Especificaciones eléctricas | |||
Rango de frecuencia | 1560-1620 | 2400-2500 | 5150-5900 |
Ganancia (dBi) | 14±1 | 14±1 | 17±1 |
VSWR | ≤1,5 | ||
Relación delante-atrás- dB | ≥23 | ||
Polarización | vertical | ||
Ancho de haz horizontal(°) | 90±8 | ||
Ancho de haz vertical (°) | 8±5 | ||
Potencia máxima de entrada (W) | 100 | ||
Impedancia (Ω) | 50 | ||
Protección contra rayos | Tierra CC | ||
Índice mecánico | |||
Dimensiones (mm) | 1200*280*80mm | ||
Tipo de conector de entrada | 3*N-Hembra | ||
Material del radomo | PVC | ||
Peso de la antena-KGS | 2.6 | ||
Escenarios de uso | exterior | ||
Temperatura de funcionamiento (℃) | -40 ~ +85 | ||
Rango de humedad (%) | 5~95 | ||
Introducción del producto
Cobertura de alto rendimiento de tres bandas: funciona sin problemas en las bandas de 1560-1620 MHz (GPS L1), 2400-2500 MHz (ISM/Wi-Fi) y 5150-5900 MHz (5,8G), con alta ganancia de hasta 17 ± 1 dBi para una comunicación confiable a larga distancia.
Direccionalidad superior con amplia cobertura: El diseño de gran apertura alberga más elementos internos, logrando un ancho de haz horizontal óptimo de 90±8° para una amplia cobertura y un ancho de haz vertical de 8±5° para una proyección de señal enfocada hacia arriba.
Construcción robusta y resistente a todo clima: diseñada para instalación permanente en exteriores con un radomo de UPVC, capaz de soportar temperaturas extremas (-40 ℃ a +85 ℃) y humedad (5-95 %).
Listo y protegido para alta potencia: admite hasta 100 W de potencia de entrada para aplicaciones exigentes e incluye protección esencial contra rayos de tierra de CC para mejorar la seguridad y durabilidad del sistema.
Adaptado a sus necesidades: ofrece una amplia personalización de tipos de conectores, bandas de frecuencia específicas, dimensiones, valores de ganancia y soluciones de montaje para adaptarse a los requisitos precisos del proyecto.
Escenarios de aplicación
Enlace ascendente/descendente de estación terrestre para comunicaciones por satélite y aéreas.
Estaciones base fijas para sistemas de navegación (GPS, Galileo) y servicios de posicionamiento.
Enlaces de telemetría, comando y control de largo alcance para UAV (drones) y robótica.
Backhaul e infraestructura de banda ancha inalámbrica en terrenos remotos o difíciles.
Soluciones de comunicación personalizadas en defensa, aeroespacial e investigación científica.
Preguntas frecuentes
P: ¿Qué bandas de frecuencia admite esta antena?
R: Admite tres bandas: 1560-1620 MHz, 2400-2500 MHz y 5150-5900 MHz.
P: ¿Cuál es el propósito del diseño de 'cobertura ascendente'?
R: El patrón de haz vertical optimizado está diseñado para una comunicación eficiente con objetivos aéreos o satelitales, minimizando la interferencia terrestre.
P: ¿Qué conectores se utilizan y cuántos puertos hay?
R: Está equipado con 3 conectores N-Hembra, uno para cada banda de frecuencia.
P: ¿Esta antena es adecuada para entornos exteriores hostiles?
R: Absolutamente. Está diseñado para uso en exteriores con un amplio rango de temperatura de funcionamiento de -40 ℃ a +85 ℃ y alta tolerancia a la humedad.
P: ¿Tiene protección contra rayos?
R: Sí, cuenta con una ruta de tierra de CC para protección contra rayos y salvaguarda el equipo conectado.
P: ¿Cuáles son las dimensiones físicas y el peso?
R: La antena mide 1200 mm x 280 mm x 80 mm y pesa aproximadamente 2,6 kg.
