GL2450V3
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Elementos | Contenido |
Frecuencia central MHz (sin cinta en plano de tierra de 70×70 mm) | 2450±3,0(Mhz) |
-10dB Ancho de banda MHz mín. | 60 |
Pérdida de retorno en Fc máx dB | <-15dB |
Ganancia (dBi) tipo | ≧5.0 |
VSWR (en BW) máx. | 2.0 |
Impedancia Ω | 50 |
Modelo de polarización | RHCP |
permitividad | 8 |
Coeficiente de temperatura de frecuencia | 20 ppm/grados ℃ máx. |
Diferencias entre productos similares.
P/N | GL2450V3 | GL2450S25 | GL2450R25 |
Frecuencia-Mhz | 2450±3.0 | 2450± 5,0 | 2450±3.0 |
Ganancia-dBi | 5 | 0 | 5 |
Dimensión de la antena-mm | 25*25*4 | 25*25*4 | 25*25*4 |

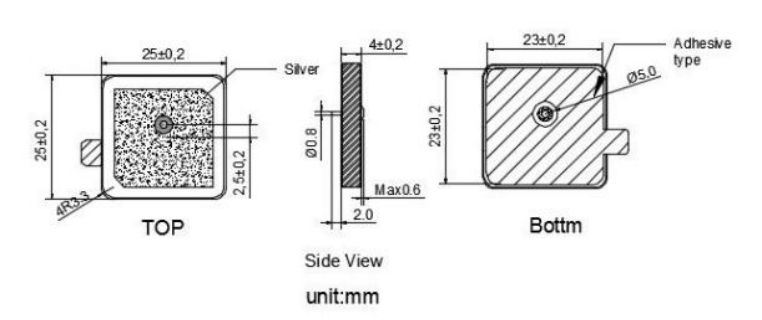

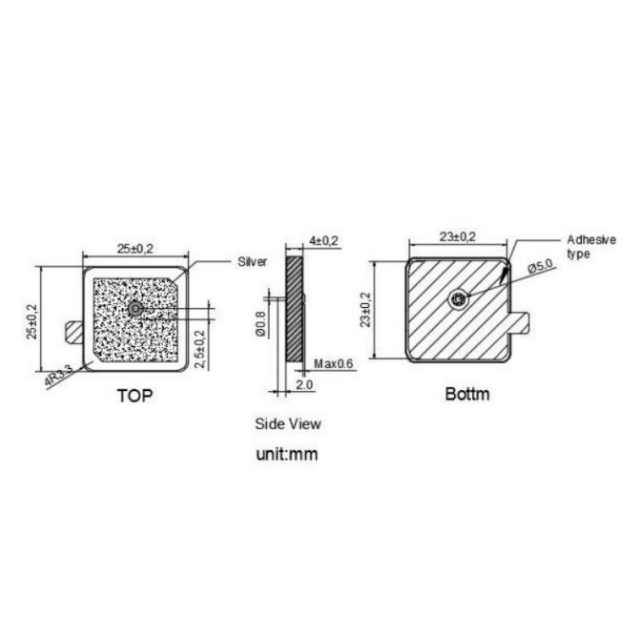

Dimensions

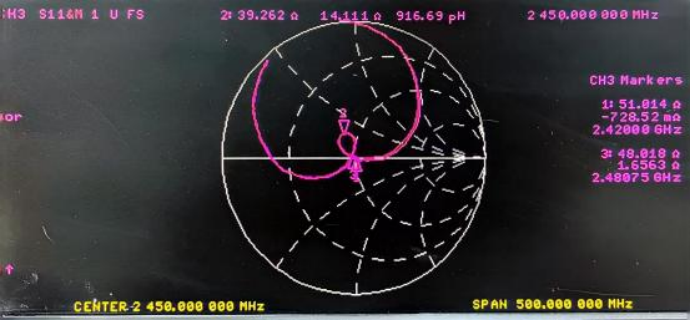

Característica de impedancia

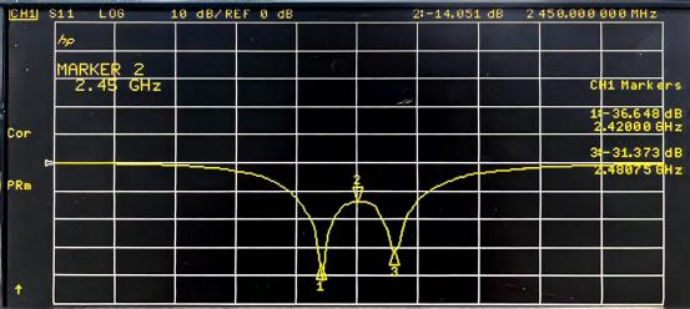

Pérdida de devolución

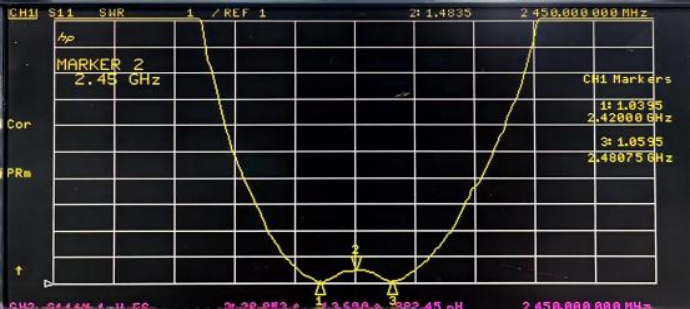

VSWR
Introducción del producto
Alta ganancia para una señal potente
Cuenta con una ganancia típica de ≥5,0 dBi, lo que garantiza una mayor intensidad de la señal y eficiencia de transmisión, ideal para aplicaciones que requieren conectividad inalámbrica confiable.
Rendimiento de frecuencia estable
Funciona a una frecuencia central de 2450 ± 3,0 MHz con un ancho de banda mínimo de -10 dB de 60 MHz, lo que proporciona un rendimiento constante en todo el rango de trabajo.
Polarización RHCP
Presenta polarización circular derecha (RHCP), que reduce la interferencia de la señal y mejora la recepción en entornos con reflejos, como entornos urbanos o industriales.
VSWR bajo y pérdida de retorno alta
Con un VSWR máximo de 2,0 dentro del ancho de banda y una pérdida de retorno en la frecuencia central ≤-15 dB, minimiza la reflexión de la señal, asegurando una transferencia de energía eficiente.
Estabilidad de temperatura
Tiene un coeficiente de temperatura de frecuencia máxima de 20 ppm/℃, manteniendo un rendimiento estable incluso en condiciones de temperatura variables.
Escenarios de aplicación
Terminales de Pago: Conectividad estable en sistemas POS portátiles
Sensores inteligentes de fábrica: transmisión de datos confiable en entornos industriales ricos en metales
Wearables médicos: enlaces seguros en monitores de salud compactos
Rastreadores de logística: rendimiento consistente en etiquetas RFID rotativas
Quioscos minoristas: funcionamiento resistente a interferencias en entornos de alta densidad
P: ¿Cuál es la frecuencia de funcionamiento exacta?
R: 2450MHz ±3MHz cuando se instala en un plano de tierra de 70x70 mm.
P: ¿Cómo se monta esta antena?
R: Instalación SMD con adhesivo.
P: ¿Qué tamaño de plano de tierra se requiere?
R: El rendimiento óptimo requiere un plano de tierra de 70x70 mm según lo probado.
P: ¿Cuál es el valor de ganancia?
R: Ganancia típica ≥5,0 dBi.
P: ¿Es resistente a la intemperie?
R: La estabilidad de la temperatura (20 ppm/°C máx.) es adecuada para entornos industriales, pero el revestimiento conformado se recomienda para uso en exteriores.
P: ¿Cuál es la adaptación de impedancia?
R: Estándar de 50 Ω, con VSWR ≤2,0 dentro del ancho de banda.
P: ¿Puede manejar aplicaciones de mucho movimiento?
R: Sí, la polarización RHCP mitiga la pérdida de señal relacionada con la orientación.
