GL234
Asialeren
8517710000
100 piezas
aceptado
1000PC/días
| Cantidad: | |
|---|---|
Artículo | Presupuesto | |
Antena | Rango de frecuencia | 1559.052~ 1616MHz 1205,094 ~ 1278,75MHz |
Polarización | RHCP | |
Relación axial | ≤3dB | |
VSWR | ≤2.0 | |
Ganancia máxima | ≥3dBi | |
Impedancia | 50 Ω | |
Ángulo de cobertura horizontal | 360° | |
Ángulo de cobertura vertical | 5°~90° | |
LNA | Ganar | B1/ L1/G1/ E1/ E2 :40±2dB B2/L2/G2/B3/E5b/E6:42±2dB |
Figura de ruido | ≤1,5dB | |
Fluctuación de banda de paso | ±1,5dB | |
Voltaje de suministro | 3,3~ 12 VCC | |
Consumo actual | ≤50mA | |
VSWR | ≤2.0 | |

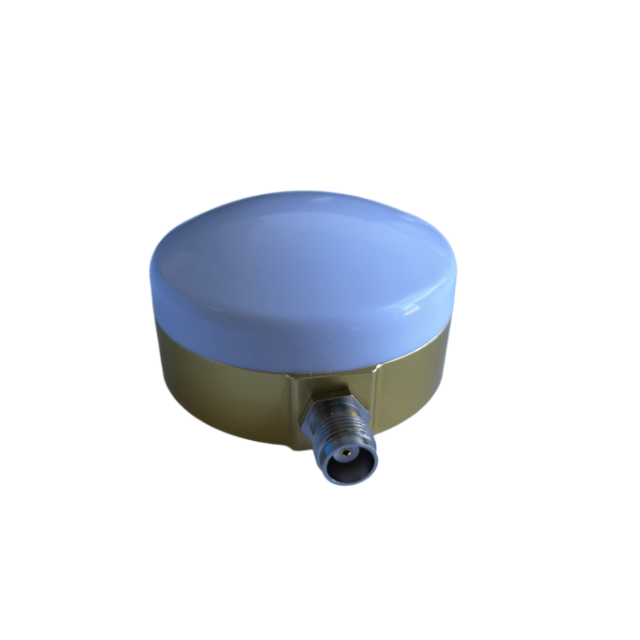

Mecánico | Conector | TNC-K |
Dimensión | Φ68mm | |
Peso | ≈150g | |
Método de montaje | Imán/Tornillo | |
Ambiental | Temperatura de funcionamiento | -40℃~+85℃ |
Temperatura de almacenamiento | -40℃~+85℃ | |
Humedad relativa | Hasta 95% (sin condensación) | |
Protección de ingreso | IP67 | |

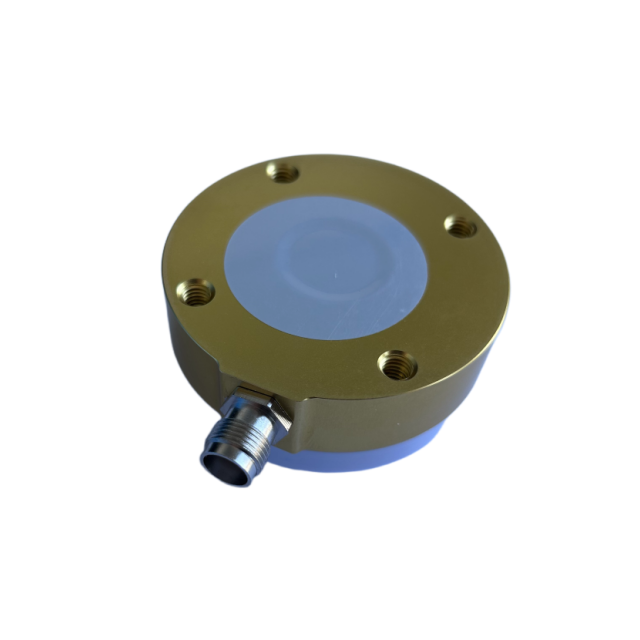

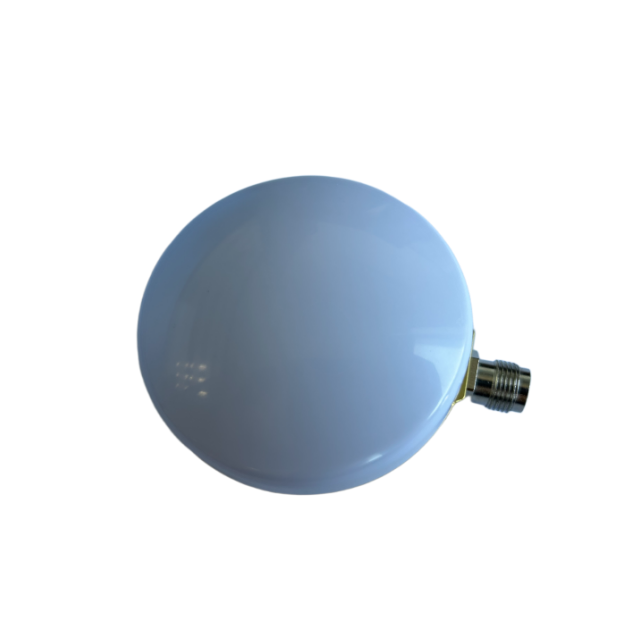

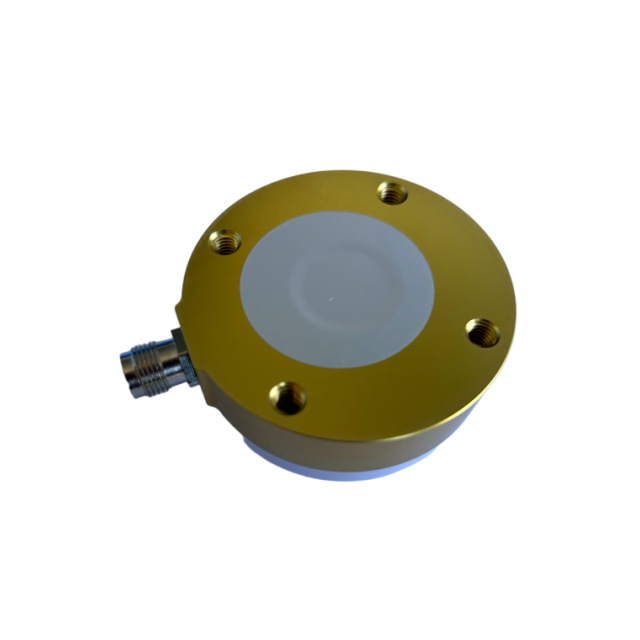

Introducción del producto
1. El soporte de constelaciones múltiples
cubre GPS L1/L2, GLONASS G1/G2, Galileo E1/E5b/E6, BeiDou B1/B2/B3 para una precisión de nivel centimétrico.
2. Amplificador de alta ganancia y bajo nivel de ruido
LNA de 42 ± 2 dB con factor de ruido ≤ 1,5 dB que captura señales débiles en entornos urbanos o selváticos.
3. Protección robusta IP67
Sellado contra polvo/inmersión (1m/30min). Sobrevive a monzones, tormentas de polvo y vibraciones todoterreno.
4.Amplia flexibilidad de voltaje
Funciona a 3,3-12 V CC con corriente ≤50 mA, compatible con baterías de automóviles y sistemas de energía solar.
Cobertura hemisférica de 5.360°
Ángulo vertical de 5°-90° + recepción horizontal de 360°. Mantiene el bloqueo durante inclinaciones pronunciadas (por ejemplo, levantamiento de montañas).
Escenarios de aplicación
Agricultura de precisión
Navegación marítima y topografía en alta mar.
Posicionamiento y mapeo de UAV/drones
Navegación de vehículos autónomos
Equipos de construcción y agrimensura.
Respuesta de emergencia y operaciones militares
Preguntas frecuentes
P: ¿Qué sistemas admite esta antena?
R: Es compatible con GPS (L1/L2), GLONASS (G1/G2), Galileo (E1/E5b/E6) y BeiDou (B1/B2/B3).
P: ¿Es compatible con mi receptor GNSS?
R:Sí, utiliza un conector TNC estándar y una impedancia de 50 Ω para una amplia compatibilidad.
P: ¿Puede funcionar en condiciones de lluvia?
R:Sí, la clasificación IP67 garantiza protección contra la entrada de agua y polvo.
P: ¿Qué fuente de alimentación se requiere?
R:Funciona con 3,3–12 V CC y consume ≤50 mA.
P: ¿Cómo se monta la antena?
R:Elija entre base magnética o montaje con tornillos.
P: ¿Funciona en condiciones de frío o calor extremos?
R:Sí, funciona a temperaturas de -40 ℃ a +85 ℃.
P: ¿Es ajustable la ganancia del LNA?
R:No, la ganancia del LNA se fija en 40–42 dB (±2 dB) por banda de frecuencia.
