Español
GL-SMAC4
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Rango de frecuencia (GHz) | 7 |
Impedancia (ohmios) | 50 |
VSWR | 1.15 |
Voltaje de prueba (máx.) | 2500 voltios |
PIM (tercer orden ) | ≤-160 dBc a 2 x 20 W |
Ciclos de apareamiento | ≥ 500 |
Par de acoplamiento | Máximo 1,7 Nm |
Torque de acoplamiento recomendado | 0,7-1,1 Nm |
Rango de temperatura | -55℃-+155℃ |
Contacto externo | Revestimiento de latón CuSnZn |
Contacto Centro | Revestimiento de latón Ag |
Grupo de cables | N / A |
chapado | C uSnZn |
Longitud (mm) | Ф 5.3*17.13.5 |
Introducción del producto
1. Funciona en un rango de frecuencia de 7 GHz con una impedancia de 50 Ω, lo que garantiza una transmisión estable de la señal de alta frecuencia.
2. Cuenta con VSWR ultrabajo (1.15) y PIM de tercer orden ≤-160dBc @ 2x20W, lo que minimiza la interferencia de la señal.
3. Construcción duradera: contacto exterior de latón CuSnZn + contacto central chapado en plata para una excelente conductividad y resistencia a la corrosión.
4. Admite ≥500 ciclos de acoplamiento y un par de acoplamiento recomendado de 0,7 a 1,1 Nm (máx. 1,7 Nm) para una conexión confiable.
5. Amplia tolerancia a la temperatura (-55 ℃ a +155 ℃) y voltaje de prueba máximo de 2500 V, adecuado para entornos hostiles.
Escenarios de aplicación
1. Estaciones base de telecomunicaciones (4G/5G) para sistemas de transmisión y recepción de señales.
2. Equipos de comunicación por radar y satélite que requieran estabilidad de alta frecuencia.
3. Instrumentos de prueba industriales (generadores de señales, analizadores de redes) para mediciones precisas.
4. Electrónica aeroespacial y militar que opera en condiciones de temperatura extrema.
5. Módulos de RF y dispositivos de comunicación inalámbrica (Wi-Fi, Bluetooth) que necesitan baja interferencia.
Preguntas frecuentes

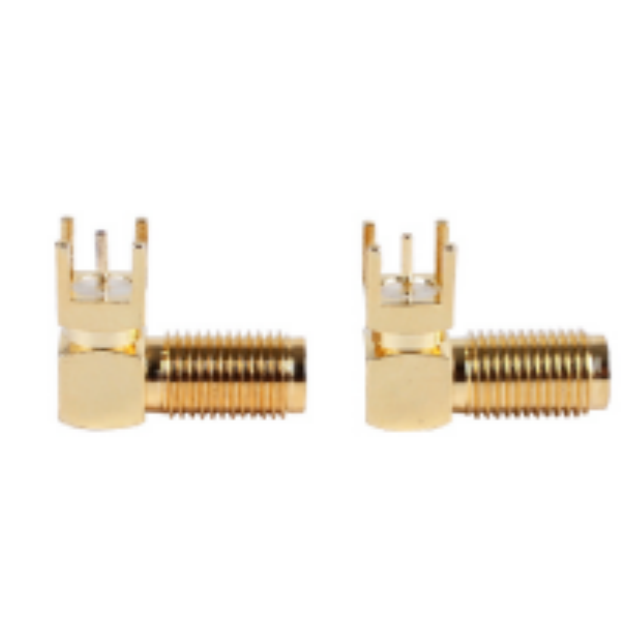

P: ¿Cuál es el rango de frecuencia del conector GL-SMAC4?
R: Admite un rango de frecuencia de hasta 7 GHz, ideal para aplicaciones de alta frecuencia.
P: ¿Cuál es el valor VSWR de este conector SMA?
R: El VSWR es 1,15, lo que garantiza una reflexión mínima de la señal y una transmisión eficiente.
P: ¿Cuántos ciclos de acoplamiento puede soportar el conector?
R: Admite ≥500 ciclos de acoplamiento, lo que ofrece confiabilidad a largo plazo en uso repetido.
P: ¿Cuál es el par de acople recomendado para la instalación?
R: El par recomendado es de 0,7 a 1,1 Nm (máx. 1,7 Nm) para una conexión segura.
P: ¿Qué materiales se utilizan para los contactos?
A: Contacto exterior: Latón CuSnZn; Contacto central: Latón chapado en Ag para una conductividad superior.
P: ¿Este conector es adecuado para temperaturas extremas?
R: Sí, funciona entre -55 ℃ y +155 ℃, adaptándose a entornos industriales/aeroespaciales hostiles.
