Revelando el poder de las antenas de panel: una guía completa

Comprender los parámetros clave

1. Rango de frecuencia

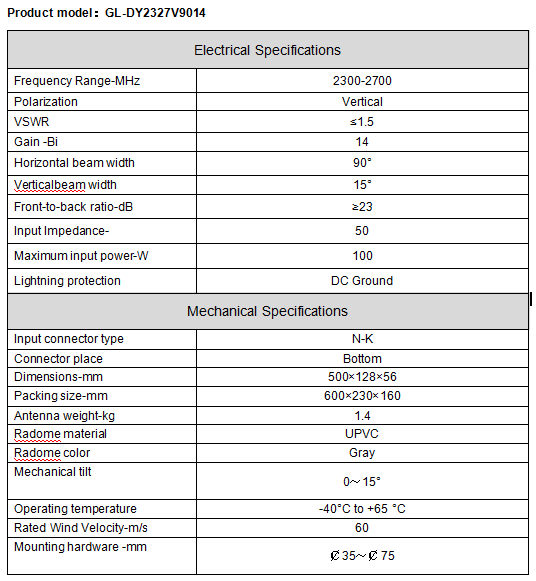

• Sistemas 4G/LTE : las antenas de 2300–2700 MHz (por ejemplo, GL-DY2327V9014 ) garantizan compatibilidad con versiones anteriores y actualizaciones rentables.

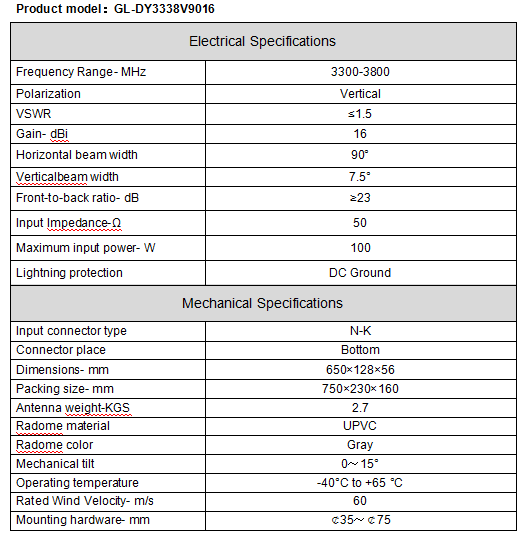

• Implementaciones de 5G NR : las antenas de 3300 a 3800 MHz (p. ej., GL-DY3338V9016 ) se alinean con las bandas 3GPP n78/n77 para un rendimiento mejorado y una baja latencia.

2. Ganancia (dBi)

• 14–16 dBi : las antenas de mayor ganancia concentran la energía en haces más estrechos, lo que mejora la EIRP (potencia radiada isotrópica efectiva) para una red de retorno de largo alcance o una cobertura rural escasa.

• Compensaciones : una mayor ganancia reduce el ancho del haz vertical (p. ej., 7,5° frente a 15°), lo que requiere una alineación precisa para las redes sectorizadas.

3. Polarización

• Polarización vertical : domina los sistemas celulares debido a la compatibilidad con dispositivos portátiles y a la reducción de las pérdidas por reflexión del suelo. Los diseños de polarización cruzada son poco comunes en las antenas sectoriales estándar, pero son críticos para las configuraciones MIMO.

4. VSWR (Relación de onda estacionaria de voltaje)

• ≤1,5 : Punto de referencia de la industria para minimizar la potencia reflejada (<4 % de pérdida), lo que garantiza una transferencia eficiente de energía de RF. Los valores superiores a 2,0 degradan la SNR y el rendimiento.

5. Optimización del ancho de haz

• Horizontal (90°) : Ideal para sectorización de 120° en estaciones base trisectoriales.

• Vertical (7,5°–30°) : haces más estrechos (por ejemplo, 7,5°) se adaptan a enlaces punto a multipunto de largo alcance; Los haces más anchos (15°–30°) mejoran la penetración en interiores o microcélulas urbanas densas.

Ingeniería de materiales para mayor durabilidad

1. Construcción de radomo

• UPVC (PVC no plastificado) : seleccionado por su estabilidad dieléctrica (εᵣ ≈ 2,9–3,4), resistencia a los rayos UV y resiliencia operativa entre -40 °C y +65 °C. Superior al ABS en resistencia a la degradación hidrolítica.

• Cumplimiento de IP67 : Garantiza protección contra el ingreso de polvo y agua para implementaciones en exteriores de ondas milimétricas y sub-6 GHz.

2. Integridad estructural

• Marco de aleación de aluminio : Proporciona protección EMI y rigidez mecánica, clasificado para cargas de viento de hasta 60 m/s (216 km/h).

• Sujetadores resistentes a la corrosión : Los soportes de acero inoxidable previenen la corrosión galvánica en ambientes costeros o industriales.

Escenarios de aplicación

Hacer la selección correcta
