Antena de chip SMD de 2,4 GHz con ganancia de 3,78 dBi GL-31H2450-S85

Diferencias entre productos similares.

Introducción del producto

1. Compatibilidad de función dual: esta antena con chip GL31H2450 - A27S está diseñada para redes 2.4G y conectividad Bluetooth. Permite que los dispositivos se comuniquen sin problemas a través de frecuencias WiFi de 2,4G y al mismo tiempo admiten conexiones Bluetooth, lo que proporciona capacidades inalámbricas versátiles en un solo componente.

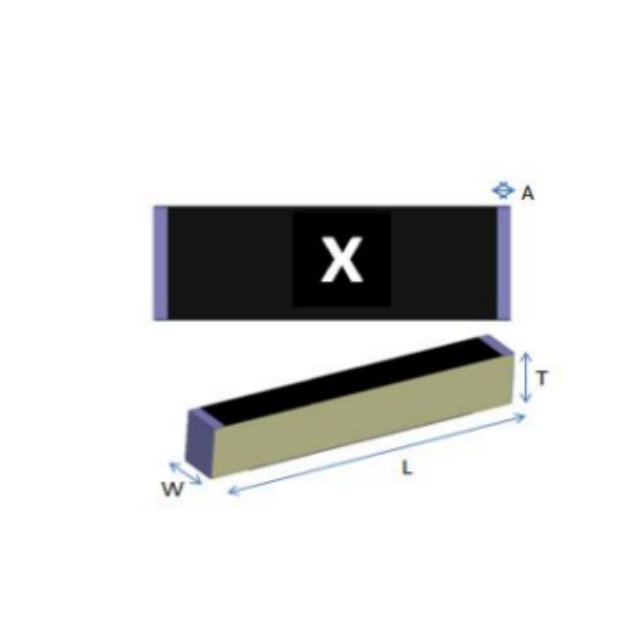

2. Tamaño compacto: Con dimensiones como L=3,2±0,20 mm, V1=1,6±0,20 mm y T=0,5±0,10 mm, es extremadamente compacto. Esto lo convierte en una opción ideal para dispositivos electrónicos con limitaciones de espacio, como teléfonos inteligentes, relojes inteligentes y pequeños dispositivos IoT, donde cada milímetro de espacio cuenta.

3. Buenas características eléctricas: Tiene una frecuencia central de 2450 MHz, un ancho de banda de 90 MHz (mín.) y una ganancia máxima de 3,78 dBi. Estas características garantizan una transmisión y recepción de señal eficiente, lo que permite conexiones inalámbricas sólidas y estables. La pérdida de retorno de -9,6 dB (máx.) también indica una transferencia de potencia efectiva, lo que reduce la reflexión de la señal.

4. Amplio rango de temperatura de funcionamiento: esta antena, que funciona de -40 a +85 °C, puede funcionar en diversos entornos. Ya sea en un entorno exterior frío o en un entorno industrial caluroso, la antena puede mantener su rendimiento, lo que la hace adecuada para una amplia gama de aplicaciones.

5. Soldadura de alta calidad y durabilidad: la antena tiene buena soldabilidad y puede soportar calor de soldadura de hasta 260 °C durante 10 segundos. También pasa múltiples pruebas de confiabilidad, como pruebas de choque térmico, resistencia a altas y bajas temperaturas y pruebas de humedad. Esto significa que tiene una conexión confiable y duradera a la placa de circuito y puede soportar condiciones duras durante el uso.

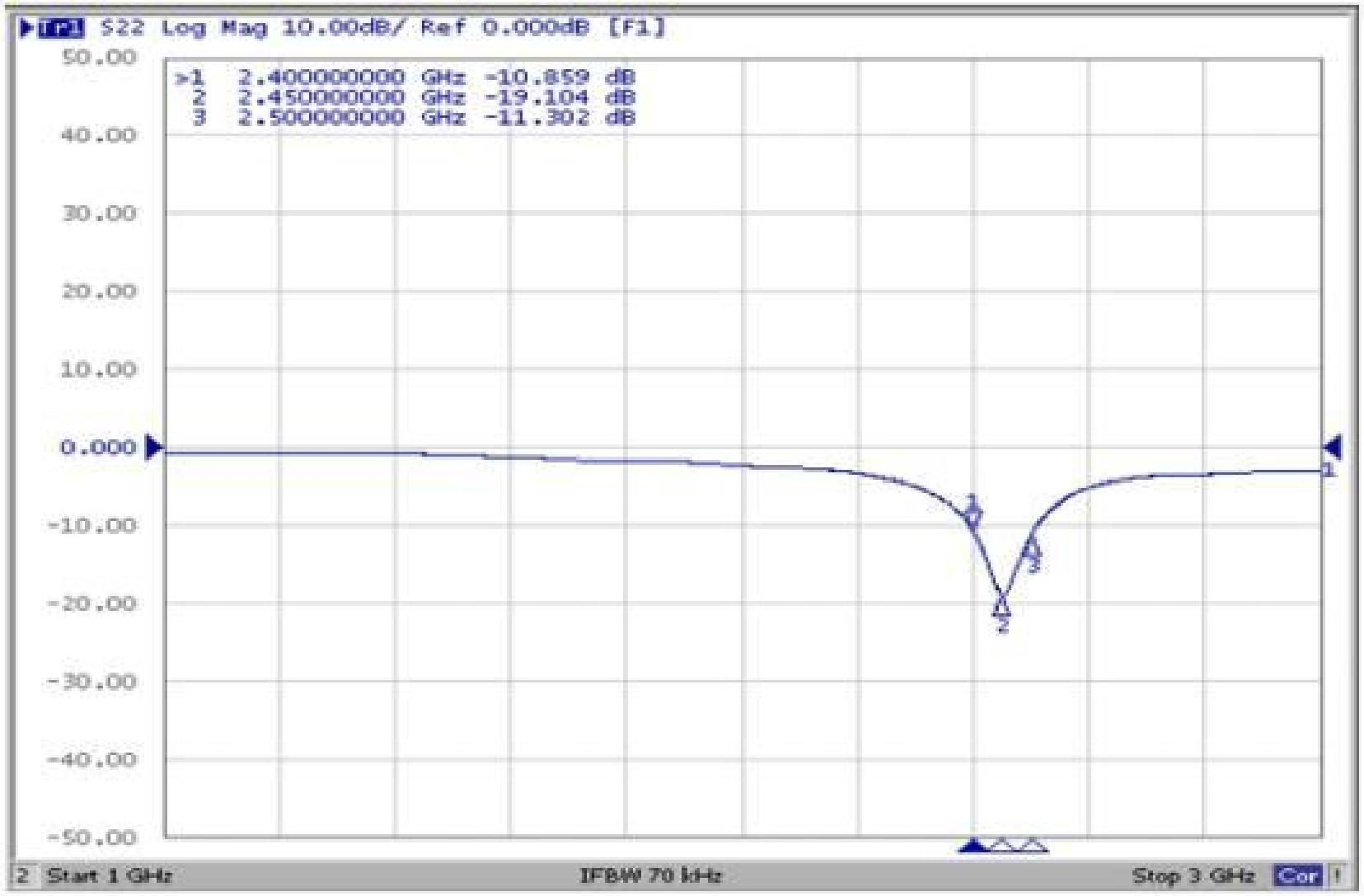

VSWR

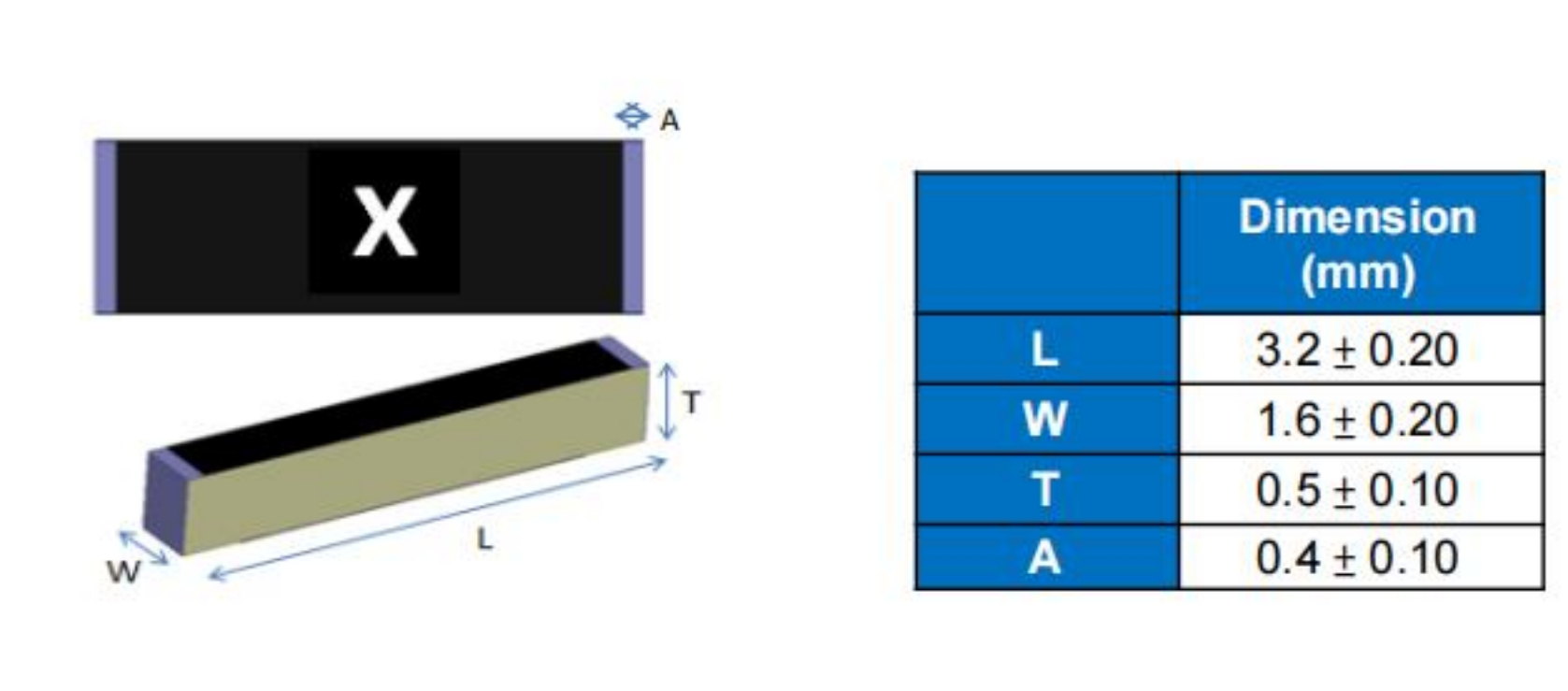

Dimensions

Escenarios de aplicación

• Sensores de IoT y dispositivos domésticos inteligentes (por ejemplo, cerraduras inteligentes, termostatos).

• Tecnología portátil y equipos de seguimiento médico.

• Automatización industrial y sistemas de control inalámbrico.

• Electrónica de consumo (p. ej., auriculares Bluetooth, parlantes inalámbricos).

• Módulos de telemática automotriz y seguimiento GPS.

Preguntas frecuentes

P: ¿Qué estándares inalámbricos admite esta antena?
R: Admite WiFi de 2,4 GHz (802.11b/g/n) y Bluetooth (BLE 5.0/4.2).

P: ¿Se requiere un circuito de adaptación externo?
R: Sí, se necesita un circuito compatible según su aplicación específica (consulte el diseño de la placa de evaluación).

P: ¿Cuáles son las dimensiones de la antena?
R: Tamaño compacto: 3,2 mm (largo) x 1,6 mm (ancho) x 0,5 mm (alto).

P: ¿Puede soportar la soldadura por reflujo?
R:Sí, está diseñado para soldadura por reflujo a 260 °C durante hasta 10 segundos.

P: ¿Cuál es el rango de temperatura de funcionamiento?
R: -40°C a +85°C, apto para uso industrial y exterior.

P: ¿Cuál es la ganancia máxima a 2450 MHz?
R: 3,78 dBi, lo que garantiza una fuerte transmisión de señal.

P: ¿Esta antena cumple con RoHS?
R: Sí, cumple con los estándares medioambientales RoHS.

P: ¿Cómo se debe almacenar la antena antes de la instalación?
R: Almacene en un ambiente seco (de -10 °C a 40 °C, entre 30 y 70 % de humedad) y utilícelo dentro de los 6 meses para una soldabilidad óptima.
