GLOA-C1
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
GLOA-C1 | Especificación | ||
Rango de frecuencia de trabajo | 400MHz-960MHz | ||
Ancho de banda | 40MHz | ||
Impedancia | 50 Ω | ||
Ganancia (dBi) | 0,5 dBi | ||
VSWR | <2 | ||
Temperatura de funcionamiento | -40℃~+95℃ | ||
Capacidad de energía | 4W | ||

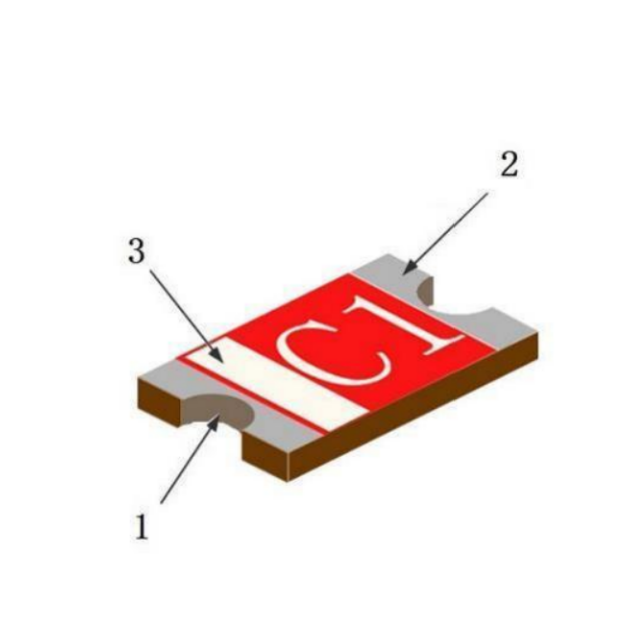

Cifra | Símbolo | Dimensión (mm) | |
| L | 3.2±0,1 | |
w | 1.6±0,1 | ||
T | 0,4±0,05 | ||
a | 0.6±0,1 | ||
Introducción del producto
① Cobertura de banda de frecuencia ultra amplia
Admite un rango de frecuencia ultra amplio de 400 MHz a 960 MHz, cubriendo perfectamente las bandas ISM convencionales como 433 MHz, 868 MHz y 915 MHz. Un solo chip permite múltiples usos, lo que reduce los costos de gestión de materiales.
② Diseño SMD miniaturizado
Con unas dimensiones de solo 3,2 × 1,6 × 0,4 mm, utiliza un encapsulado SMD estándar, lo que lo hace adecuado para diseños de PCB de alta densidad y ahorra un valioso espacio en dispositivos compactos.
③ Excelente adaptación de impedancia
La impedancia característica de 50 ohmios y un VSWR <2,0 garantizan una combinación óptima con los circuitos frontales de RF, lo que reduce los reflejos de la señal y mejora la eficiencia de la transmisión.
④ Capacidad de alta potencia
Admite una potencia de entrada de hasta 4 W, superando con creces la capacidad de potencia de las antenas SMD convencionales y cumpliendo con los requisitos de las aplicaciones de transmisión de alta potencia.
⑤ Adaptabilidad de temperatura de grado industrial
Rango de temperatura de funcionamiento: -40°C a +95°C, cumple con los rigurosos requisitos ambientales de los equipos industriales y garantiza un rendimiento estable incluso en temperaturas extremas.
Escenarios de aplicación
●Medidores inteligentes IoT: comunicación inalámbrica para sistemas de lectura remota de contadores, como contadores de agua, electricidad y gas.
●Seguimiento y posicionamiento de activos: seguimiento de contenedores, seguimiento de mascotas, seguimiento de vehículos y otros dispositivos de posicionamiento.
●Detección inalámbrica industrial: transmisión de datos para sensores de automatización de fábricas y equipos de monitoreo ambiental
●Dispositivos domésticos inteligentes: control inalámbrico para sensores de seguridad, cerraduras de puertas inteligentes, controles remotos y más
Dispositivos de monitoreo médico: carga y monitoreo inalámbrico de datos para dispositivos médicos portátiles
Preguntas frecuentes
P: ¿Qué protocolos de comunicación inalámbrica admite esta antena?
R: Admite LoRa, Sigfox, Zigbee y varios protocolos propietarios, y es compatible con la mayoría de los estándares de comunicación de IoT en la banda de frecuencia de 400-960 MHz.
P: ¿Qué precauciones se deben tomar al instalar la antena?
R: Siga estrictamente las recomendaciones de diseño de PCB proporcionadas en la hoja de datos. Mantenga un área despejada alrededor de la antena para evitar que los objetos metálicos afecten el rendimiento.
P: ¿Se requiere un circuito coincidente?
R: El diseño estándar de 50 ohmios es adecuado para la mayoría de las aplicaciones. Se puede agregar un circuito de adaptación tipo π para realizar ajustes finos en aplicaciones especializadas.
P: ¿Cuál es la ganancia de la antena? R: La ganancia típica es de 0,5 dBi, lo que la hace adecuada para aplicaciones de comunicación inalámbrica de corto a medio alcance.
P: ¿Admite soldadura por reflujo?
R: Sí, el paquete SMD estándar es totalmente compatible con la colocación automatizada y la soldadura por reflujo.
P: ¿Cuál es el rango de temperatura de funcionamiento?
R: El rango de temperatura de funcionamiento es de -40 °C a +95 °C, lo que cumple con los requisitos de las aplicaciones industriales.
