Antena de parche SMD 4G/3G de ganancia de 3-5dBi de alta eficiencia GL-OAN01

Carácter eléctrico

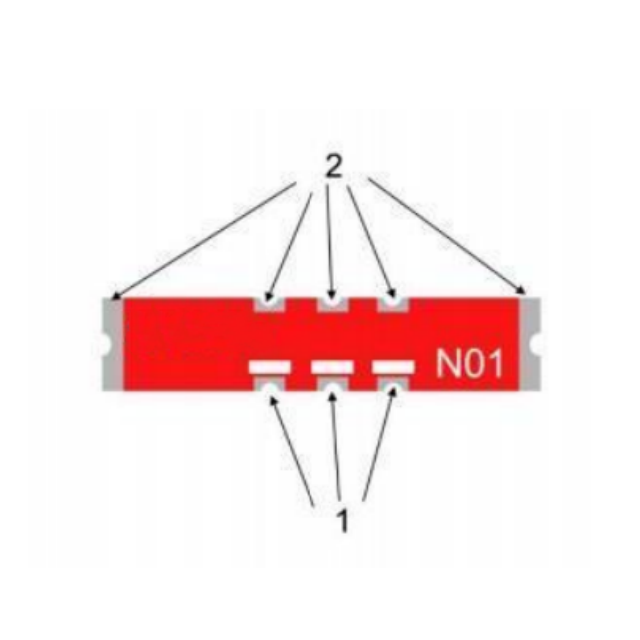

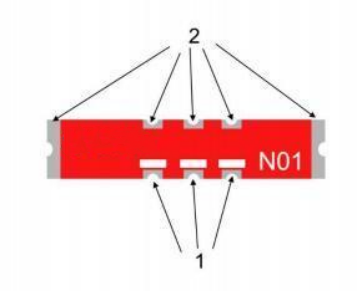

Estructura

Diferencias entre antenas similares

Introducción del producto

1. Dimensiones de diseño ultracompacto
de solo 26,0 × 5,0 × 1,6 mm (¡más pequeño que una moneda!) con una tolerancia de ±0,1 mm. Ideal para dispositivos 5G/IoT con espacio limitado.

2.  La compatibilidad con 5G/4G/NB-IoT multibanda
cubre las bandas de 700-960 MHz, 1,71-2,7 GHz, 3,3-4,2 GHz y 4,4-5,0 GHz. Compatible con 2G/3G/4G/5G(Sub-6G)/Cat1/NB-IoT en un solo módulo.

3. Alta eficiencia y ganancia
Eficiencia máxima de hasta 87 % (banda de 2 GHz) y ganancia máxima de 6,1 dBi. Mantiene un rendimiento estable ante cambios de temperatura/humedad.

4. Fiabilidad de grado industrial
Funciona en condiciones extremas: -40 °C a +85 °C con una capacidad de potencia de 3 W. Cumple con RoHS y resistente a la humedad.

5. Integración simplificada
Impedancia de 50 Ω con diseño claro de enrutamiento de almohadilla de PCB. Incluye recomendaciones de red coincidentes para una implementación rápida.

Escenarios de aplicación

• Dispositivos inteligentes IoT: sensores NB-IoT/CatM en monitorización agrícola/industrial

• Enrutadores/pasarelas 5G: conectividad por debajo de 6 GHz para redes domésticas/empresariales

• Infraestructura urbana: antenas compactas para contadores inteligentes/sensores urbanos

• Drone Communications: Antena liviana para telemetría UAV (4.4-5.0GHz)

• Telemática del vehículo: módulos V2X que requieren capacidad de arranque en frío a -40 °C

• Dispositivos médicos portátiles: señal confiable en monitores de salud compactos

Preguntas frecuentes

P: ¿Qué bandas de frecuencia admite GL-OAN01?
R: 700-960MHz, 1710-2700MHz, 3300-4200MHz y 4400-5000MHz (cubre 2G a 5G Sub-6GHz).

P: ¿Cuál es la ganancia y eficiencia máximas?
R: Hasta 6,1 dBi de ganancia y 87 % de eficiencia (en la banda de 2 GHz). Consulte la tabla de especificaciones para conocer los valores específicos de la banda.

P: ¿Esta antena es adecuada para entornos industriales?
R: Sí. Clasificado para funcionamiento de -40 °C a +85 °C con resistencia a la humedad.

P: ¿Cómo debo montar esta antena SMD?
R: Utilice el perfil de reflujo de soldadura SnAgCu (máximo 260°C durante 20-40 segundos). Consulte la página 11 para conocer las pautas completas de soldadura.

P: ¿Cuál es el rendimiento de VSWR?
R: VSWR <3 en todas las bandas operativas (según las especificaciones de la página 3).

P: ¿Necesita componentes de adaptación de impedancia?
R: Incluye la red coincidente recomendada (página 5: Componentes de serie/derivación). Impedancia predeterminada de 50 Ω.

P: ¿Cómo se empaqueta la antena para la producción?
R: Grabado en carretes de 2000 piezas (ancho de cinta de 44 mm). Sellado contra la humedad según los estándares IPC.

P: ¿Algún requisito especial de almacenamiento?
R: Almacenar a -10°C~40°C, 30-70% de humedad. Evite la exposición al azufre/cloro para evitar la oxidación.
