Conceptos básicos de antenas y principios de antenas cerámicas

En un mundo cada vez más conectado, la humilde antena desempeña un papel monumental. Desde teléfonos inteligentes y dispositivos portátiles hasta sensores industriales y telemática para vehículos, estos dispositivos dependen de antenas para transmitir y recibir datos sin problemas. Entre las diversas tecnologías de antenas, la antena cerámica se ha convertido en la piedra angular de los dispositivos electrónicos compactos y de alto rendimiento. Su capacidad para proporcionar conectividad confiable en un tamaño reducido lo hace indispensable para las aplicaciones modernas. Este artículo profundiza en los fundamentos de la tecnología de antenas, explora los complejos principios y ventajas de las antenas cerámicas y examina su papel fundamental en los sectores de Internet de las cosas (IoT), automoción y electrónica de consumo.

Comprensión de los fundamentos de las antenas

Una antena es esencialmente un transductor que convierte señales eléctricas en ondas electromagnéticas y viceversa. Es la interfaz crítica entre una onda guiada en un circuito y una onda en el espacio libre, lo que permite la comunicación inalámbrica. Para comprender por qué las antenas cerámicas son tan importantes, primero hay que comprender algunos principios básicos de las antenas.

• Ganancia y directividad: La ganancia mide la capacidad de una antena para dirigir la energía de radiofrecuencia (RF) en una dirección específica. Se expresa en decibelios (dBi). Una ganancia mayor indica un patrón de radiación más enfocado, lo que puede aumentar el alcance de la señal en esa dirección pero puede reducir la cobertura en otras.

• Ancho de banda: se refiere al rango de frecuencias en las que la antena puede operar de manera efectiva. Un ancho de banda más amplio permite que la antena admita más bandas de frecuencia y velocidades de datos.

• Impedancia: Normalmente 50 ohmios en los sistemas de RF modernos, la impedancia es la medida de oposición que presenta una antena a la corriente de RF. La adaptación de impedancia entre la antena y la línea de alimentación es crucial para maximizar la transferencia de energía y minimizar la reflexión de la señal.

• Patrón de radiación: Esta es una representación gráfica de la intensidad de campo relativa radiada desde la antena en diferentes direcciones. Define el área de cobertura de la antena.

• Eficiencia: La eficiencia de la antena es la relación entre la potencia radiada y la potencia total aceptada por la antena. Es una métrica clave, ya que las pérdidas dentro de la propia antena (debidas a materiales o coincidencias) reducen la potencia radiada efectiva.

¿Qué es una antena cerámica?

Una antena cerámica es un tipo de antena compacta y de alto rendimiento que utiliza un material cerámico como sustrato. El principio fundamental detrás de su pequeño tamaño es la alta constante dieléctrica (εr) del material cerámico. Dado que la longitud de onda dentro de un material dieléctrico es inversamente proporcional a la raíz cuadrada de la constante dieléctrica (λ ∝ 1/√εr), una constante dieléctrica más alta permite que la antena sea físicamente más pequeña mientras opera a la misma frecuencia que una antena más grande en una PCB estándar (que tiene un εr más bajo) .

Existen dos métodos principales de fabricación de antenas cerámicas:

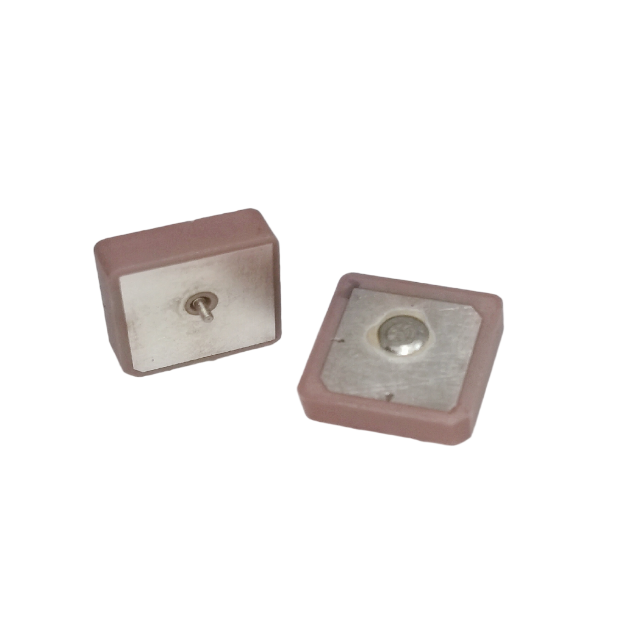

• Antenas de bloque cerámico: se construyen sinterizando un solo bloque de cerámica a altas temperaturas. A continuación, el elemento radiante metálico se imprime sobre la superficie de este bloque cerámico. .

• Antenas de cerámica multicapa: se fabrican utilizando tecnología de cerámica cocida a baja temperatura (LTCC). Múltiples capas delgadas de sustrato cerámico, cada una impresa con un patrón conductor, se apilan y se cuecen conjuntamente a altas temperaturas . Este sofisticado proceso permite estructuras internas tridimensionales complejas, lo que permite una miniaturización y un rendimiento superiores en un paquete muy robusto. .

Principios clave y ventajas de las antenas cerámicas

El diseño y la ciencia de los materiales detrás de las antenas cerámicas confieren varias ventajas distintas que las hacen muy adecuadas para los dispositivos electrónicos compactos actuales.

• Miniaturización y alta constante dieléctrica: la principal ventaja es la importante reducción de tamaño. Esto hace que las antenas cerámicas sean ideales para aplicaciones con limitaciones de espacio, como relojes inteligentes, rastreadores GPS y sensores IoT compactos. .

• Alto rendimiento y estabilidad: Los materiales cerámicos exhiben bajas pérdidas dieléctricas, lo que significa que se desperdicia menos energía de señal en forma de calor. Esto conduce a una mayor eficiencia de radiación y un rendimiento estable en diversas condiciones ambientales, incluidas las fluctuaciones de temperatura. .

• Robustez y confiabilidad: la sólida construcción de cerámica hace que estas antenas sean muy duraderas y ofrecen una excelente resistencia a la vibración, la corrosión y los daños físicos en comparación con los tipos de antenas más frágiles . Su construcción LTCC es particularmente robusta, lo que les permite mantener un rendimiento estable incluso cuando se instalan cerca de superficies metálicas, un desafío común en el diseño de antenas. .

Antenas cerámicas frente a otras tecnologías de antenas

Seleccionar la antena adecuada implica cuidadosas compensaciones. La siguiente tabla compara las antenas cerámicas con otras dos soluciones comunes: antenas de seguimiento de PCB y antenas de látigo externas.

Aplicaciones de antenas cerámicas en tecnología moderna

La combinación única de tamaño pequeño, robustez y alto rendimiento permite implementar antenas cerámicas en una amplia gama de industrias.

• Internet de las cosas (IoT) y M2M: esta es un área de aplicación principal. Las antenas cerámicas se encuentran en nodos de sensores inalámbricos, medidores inteligentes y dispositivos de seguimiento de activos, lo que permite una transmisión de datos confiable para tecnologías LPWA como LoRa y Wi-SUN. .

• Electrónica de consumo: su pequeño tamaño los hace perfectos para teléfonos inteligentes, dispositivos portátiles (como pulseras de fitness y relojes inteligentes) y accesorios Bluetooth (por ejemplo, auriculares y audífonos inalámbricos). .

• Automoción y telemática: las antenas cerámicas son parte integral de los módulos GPS para la navegación en el automóvil y la gestión de flotas, sistemas de entrada sin llave y TPMS (sistemas de monitoreo de presión de neumáticos) debido a su durabilidad y estabilidad. .

• Navegación por satélite: son una opción común en los receptores GPS y GNSS, ya que proporcionan la alta integridad de la señal necesaria para un posicionamiento preciso en dispositivos que van desde ayudas personales a la navegación hasta rastreadores logísticos avanzados. .

Preguntas frecuentes

1. ¿Cuál es la diferencia entre una antena de chip cerámico y una antena de PCB?
Una antena de chip cerámico es un componente independiente de montaje en superficie con un cuerpo cerámico de alta constante dieléctrica, que ofrece un rendimiento estable en un paquete pequeño y robusto. Una antena de PCB es un rastro grabado directamente en la placa de circuito del dispositivo. Si bien es más económico, su rendimiento depende en gran medida del diseño de la placa y es más susceptible al ruido de los componentes cercanos. .

2.¿Son mejores las antenas cerámicas?
'Mejor' depende de la aplicación. Las antenas cerámicas son superiores cuando las principales limitaciones de diseño son la miniaturización, la estabilidad del rendimiento y la robustez. Para proyectos sensibles a los costos donde el espacio en la placa no es un problema importante, una antena de PCB bien diseñada puede ser una opción perfectamente adecuada y más económica. .

3. ¿Se pueden utilizar antenas cerámicas para 5G?
Si bien las antenas cerámicas son excelentes para muchas frecuencias, su uso en sistemas 5G reales depende de la banda. Son muy adecuados para frecuencias 5G de banda baja y media. Sin embargo, las bandas 5G de ondas milimétricas (mmWave) de mayor frecuencia a menudo requieren tecnologías de conjuntos de antenas diferentes y altamente especializadas para funcionar de manera efectiva.

Conclusión

Desde habilitar el diminuto factor de forma de un reloj inteligente hasta garantizar el funcionamiento confiable de un sensor industrial en un campo remoto, las antenas cerámicas han demostrado ser una tecnología transformadora en las comunicaciones inalámbricas. Su base en ciencia de materiales avanzada y fabricación LTCC les permite ofrecer un rendimiento sólido y de alta eficiencia en un espacio increíblemente pequeño. A medida que Internet de las cosas siga expandiéndose y los dispositivos se vuelvan cada vez más pequeños e integrados, el papel de la antena cerámica no hará más que crecer en importancia.
