Español
GL234C
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Artículo | Presupuesto | |
Antena | Rango de frecuencia | 1559.052~ 1616MHz 1205,094 ~ 1278,75MHz |
Polarización | RHCP | |
Relación axial | ≤3dB | |
VSWR | ≤2.0 | |
Ganancia máxima | ≥3dBi | |
Impedancia | 50 Ω | |
Ángulo de cobertura horizontal | 360° | |
Ángulo de cobertura vertical | 5°~90° | |
LNA | Ganar | B1/ L1/G1/ E1/ E2 :40±2dB B2/L2/G2/B3/E5b/E6:42±2dB |
Figura de ruido | ≤1,5dB | |
Fluctuación de banda de paso | ±1,5dB | |
Voltaje de suministro | 3,3~ 12 VCC | |
Consumo actual | ≤50mA | |
VSWR | ≤2.0 | |

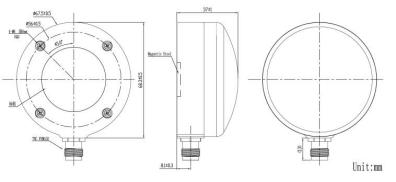

Mecánico | Conector | TNC-K |
Dimensión | Φ68mm | |
Peso | ≈150g | |
Método de montaje | Imán/Tornillo | |
Ambiental | Temperatura de funcionamiento | -40℃~+85℃ |
Temperatura de almacenamiento | -40℃~+85℃ | |
Humedad relativa | Hasta 95% (sin condensación) | |
Protección de ingreso | IP67 | |

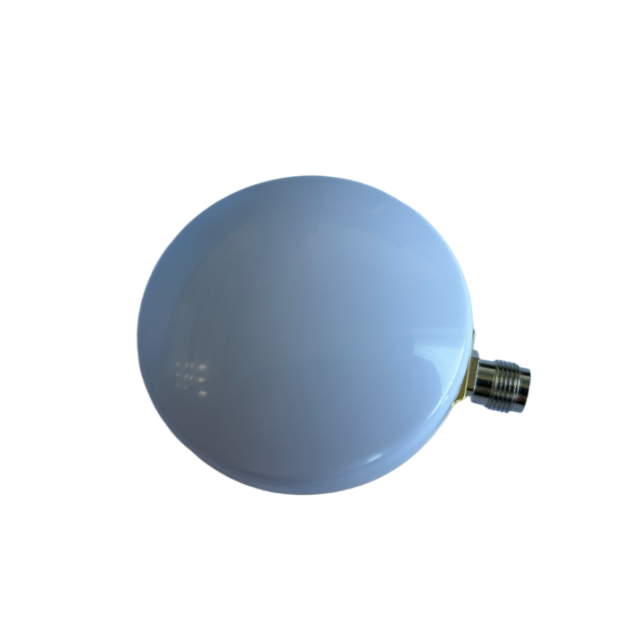

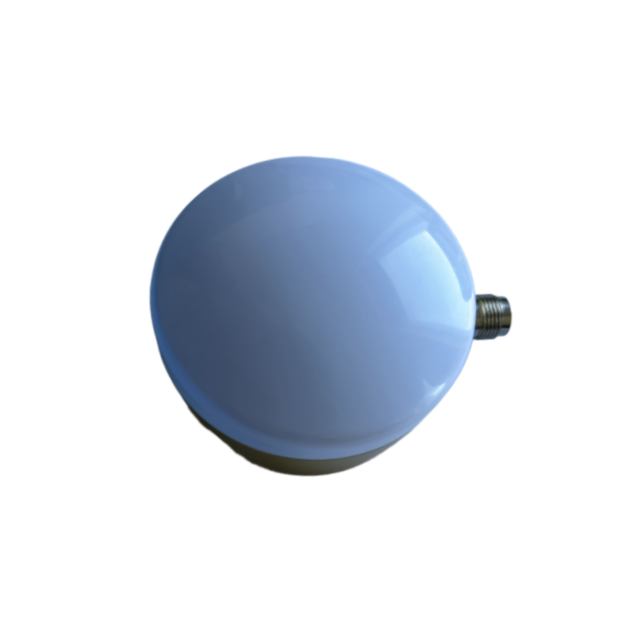

Introducción del producto
Cobertura de frecuencia de banda dual: La antena GNSS GL234C cubre dos rangos de frecuencia importantes: 1559.052 - 1616MHz y 1205.094 - 1278MHz. Este diseño de doble banda le permite recibir señales de múltiples sistemas satelitales GNSS simultáneamente, mejorando la precisión y confiabilidad del posicionamiento.
Buen rendimiento de radiación: con una ganancia máxima de ≥3dBi, un ángulo de cobertura horizontal de 360° y un ángulo de cobertura vertical de 5° - 90°, la antena puede capturar eficazmente señales GNSS desde varias direcciones. La polarización RHCP y una relación axial de ≤3dB también contribuyen a una recepción de señal estable, reduciendo la interferencia de la señal.
Baja pérdida de señal: Tiene un VSWR de ≤2,0, lo que garantiza una transferencia de energía eficiente y minimiza la reflexión de la señal. La baja figura de ruido de ≤1,5 dB y la fluctuación de la banda de paso de ±1,5 dB garantizan aún más que las señales recibidas sean de alta calidad, con una degradación mínima.
Opciones de montaje versátiles: Con métodos de montaje con imán y tornillo, el GL234C se puede instalar fácilmente en diferentes superficies. El soporte magnético permite una fijación rápida y cómoda a superficies metálicas, mientras que el soporte con tornillo proporciona una opción de instalación más permanente y estable.
Robusto y duradero: Con una clasificación de protección de ingreso IP67, el GL234C es hermético al polvo y puede sumergirse en agua hasta 1 metro durante 30 minutos. Puede funcionar en un amplio rango de temperaturas de -40 ℃ a +85 ℃ y soportar una humedad elevada de hasta el 95 % (sin condensación), lo que lo hace adecuado para su uso en entornos hostiles.

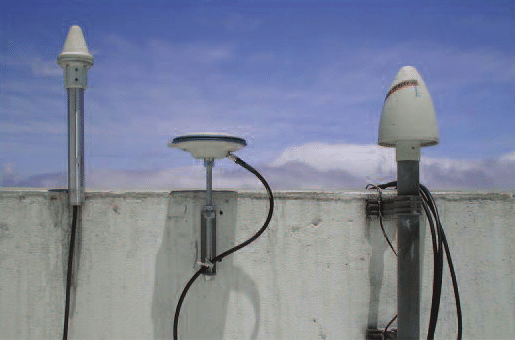

Escenarios de aplicación
Agricultura de precisión
Navegación marítima y topografía en alta mar.
Posicionamiento y mapeo de UAV/drones
Navegación de vehículos autónomos
Equipos de construcción y agrimensura.
Preguntas frecuentes
P: ¿Qué sistemas admite esta antena?
R: Es compatible con GPS (L1/L2), GLONASS (G1/G2), Galileo (E1/E5b/E6) y BeiDou (B1/B2/B3).
P: ¿Es compatible con mi receptor GNSS?
R:Sí, utiliza un conector TNC estándar y una impedancia de 50 Ω para una amplia compatibilidad.
P: ¿Puede funcionar en condiciones de lluvia?
R:Sí, la clasificación IP67 garantiza protección contra la entrada de agua y polvo.
P: ¿Cómo se monta la antena?
R:Elija entre base magnética (para superficies metálicas) o montaje con tornillos (instalación permanente).
P: ¿Cuál es el ángulo de cobertura?
R: Horizontal: 360°; Vertical: 5°–90° para una recepción de señal óptima.
P: ¿Funciona en condiciones de frío o calor extremos?
R:Sí, funciona a temperaturas de -40 ℃ a +85 ℃.
