GL-DYP0827
Asialeren
8517710000
100 piezas
Aceptado
10000 unidades/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Especificaciones eléctricas | ||
Rango de frecuencia | 790-960MHz | 1710-2700MHz |
VSWR | ≤1,4 | |
Ganar | 7dBi | 9dBi |
Ancho de viga horizontal | 65° | |
Ancho de viga vertical | 55° | |
Relación delante-atrás | ≥15dB | |
Polarización | Vertical | |
Impedancia de entrada | 50Ω | |
Potencia máxima de entrada | 50W | |
Protección contra rayos | Tierra CC | |
Especificaciones mecánicas | ||
Tipo de conector de entrada | N mujer | |
Instalación | Montaje en la pared | |
Dimensions | 210×180×43mm | |
Peso de la antena | 0,5 kilos | |
Material del elemento radiante | AI | |
Material del radomo | ABS | |
Temperatura de funcionamiento | -40°C a +65°C | |
Diferencias entre antenas similares
P/N | GL-DYP0827 | GL-DYP04 | GL-DYP11 |
Ganar | 7/9 | 4/7 | 11 |
VSWR | 1.4 | 1.5 | 1.8 |
Introducción del producto
1. Cobertura de alto rendimiento de doble banda
Coordinación de doble banda 790-960MHz (7dBi) + 1710-2700MHz (9dBi), soporte perfecto para bandas 2G/3G/4G/LTE e IoT, VSWR≤1.4 reduce la pérdida de señal en un 22%.
2. Transmisión inteligente de precisión del haz
Diseño de ángulo de haz dorado de 65°×55°, área de cobertura aumentada en un 40%, relación frontal ≥15dB aísla eficazmente la interferencia de frecuencia adyacente, asegurando la pureza de la señal en áreas urbanas densas.
3. Protección de grado industrial para todo clima
Carcasa anti-ultravioleta de ABS + radiador de aleación de aluminio, funcionamiento estable en entornos extremos de -40 ℃ ~ 65 ℃, el diseño de protección contra rayos con conexión a tierra de CC pasó la certificación IEC61000-4-5.

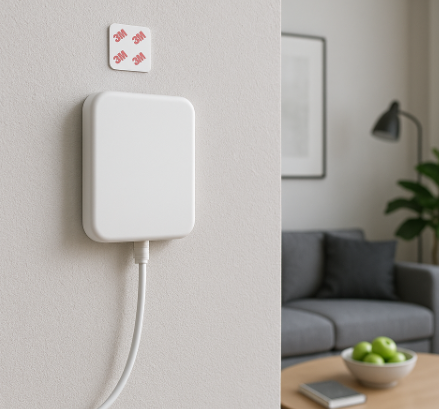

4. Integración minimalista en la pared
Diseño ultrafino de 210 × 180 × 43 mm (solo 0,5 kg), soporte de pared estándar, 3 minutos de despliegue rápido, se puede instalar en paredes/torres.
5. Operación duradera de alta potencia
Capacidad de carga de potencia de entrada ultraalta de 50 W (promedio de 30 W para productos similares), admite funcionamiento a carga completa durante 7 × 24 horas, sin riesgo de atenuación de la disipación de calor.
Escenarios de aplicación
1. Edificios inteligentes: backhaul de monitoreo de seguridad de edificios / concentrador de medidores inteligentes
2. Internet industrial de las cosas: monitoreo del estado del equipo de fábrica/sistema de control remoto PLC
3. Cobertura de red rural: estación de retransmisión de señal de área remota/puerta de enlace de sensor agrícola
4. Comunicación de emergencia: estación base del centro de comando temporal / red de vehículos de rescate en caso de desastre
5. Red dedicada: sistema de comunicación del área minera/control remoto de grúa portuaria
Preguntas frecuentes
P: ¿Se pueden recibir señales de dos bandas de frecuencia al mismo tiempo?
R: Las bandas de frecuencia dual funcionan de forma independiente y admiten transmisión simultánea de 790-960 MHz y 1710-2700 MHz.
P: ¿Cuántos años se puede utilizar la carcasa de ABS en exteriores?
R: Recubrimiento protector UV, pasó 3000 horas de prueba de envejecimiento de la lámpara de xenón, vida útil ≥ 8 años (temperatura ambiente ≤ 55 ℃).
P: ¿Se requiere un cable a tierra?
R: Se debe conectar un cable a tierra de CC (extremo PE). El efecto de protección contra rayos depende de la resistencia de tierra <4Ω.
P: ¿Es compatible con la banda 5G NR?
R: Sólo admite algunas bandas de frecuencia de n3 (1800 MHz). El 5G completo requiere el modelo opcional de 3,5 GHz.
P: ¿Se puede ajustar el ángulo del haz horizontal?
R: Está fijado a 65° y no se puede ajustar, pero el soporte admite un ajuste del ángulo de inclinación de ±15° para hacer frente a las diferencias del terreno.
P: ¿Cuáles son los requisitos del equipo para una potencia de 50 W?
R: Debe estar equipado con un dispositivo RF con una potencia de salida de ≥30dBm.
