En el mundo de la electrónica moderna, la tecnología de los sistemas de posicionamiento global se ha convertido en la piedra angular de la navegación, el seguimiento y los servicios basados en la ubicación. En el corazón de cualquier sistema GPS confiable se encuentra la antena, un componente cuyo desempeño puede hacer o deshacer toda la aplicación. Entre los distintos tipos disponibles, la antena cerámica se ha convertido en la opción predominante para una amplia gama de dispositivos compactos, desde dispositivos portátiles hasta sistemas avanzados de Internet de las cosas. Su capacidad para equilibrar el rendimiento con una huella drásticamente reducida aborda uno de los desafíos más críticos que enfrentan los diseñadores de hoy: lograr datos de ubicación de alta precisión en factores de forma cada vez más pequeños.
Sin embargo, El éxito depende de una comprensión profunda de la intrincada relación entre la composición del material de la antena, la estructura física del dispositivo y el entorno operativo objetivo. Este artículo profundiza en las consideraciones técnicas esenciales para integrar una antena cerámica GPS, proporcionando una guía completa para navegar las complejidades de la adaptación de impedancia, mitigar la pérdida de señal y garantizar un rendimiento sólido en condiciones del mundo real. Exploraremos las últimas innovaciones en materiales, como la tecnología de cerámica cocida a baja temperatura, y brindaremos orientación práctica para el diseño y la validación de PCB, lo que le permitirá aprovechar al máximo el potencial de estos potentes componentes en su próximo proyecto. diseñar con antenas de parche cerámico presenta un conjunto único de desafíos de ingeniería.

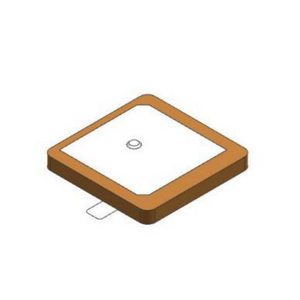

Una antena cerámica es un tipo de antena de parche que utiliza un sustrato cerámico especializado para lograr su tamaño compacto. La alta constante dieléctrica del material cerámico permite que las ondas eléctricas se desaceleren de manera efectiva y se contengan dentro de un espacio físico más pequeño. Este principio es lo que permite la creación de antenas que son significativamente más pequeñas que sus contrapartes construidas con materiales de sustrato FR4 estándar, una característica primordial para la electrónica miniaturizada moderna.
La función principal de una antena GPS es recibir señales de radiofrecuencia transmitidas por satélites en la constelación del sistema global de navegación por satélite. Para el consumidor y la mayoría de las aplicaciones industriales, esto implica principalmente que la banda L1 funcione a una frecuencia central de 1575,42 MHz. El trabajo de la antena es capturar esta señal débil y entregarla al módulo receptor GPS con una degradación mínima. Una característica clave de rendimiento del GPS es la polarización circular, que ayuda a mitigar los efectos del desvanecimiento de la señal causado por las condiciones atmosféricas y la orientación del satélite. Las antenas cerámicas son particularmente adecuadas para esto, ya que su diseño puede optimizarse para recibir ondas con polarización circular izquierda de manera efectiva. .
Las ventajas de utilizar una antena de parche cerámico son sustanciales. Su pequeño tamaño físico les permite integrarse en dispositivos donde el espacio es absolutamente escaso, como relojes inteligentes, rastreadores de activos y teléfonos móviles. Además, ofrecen una excelente estabilidad de rendimiento en diferentes temperaturas y son menos susceptibles a los cambios de rendimiento causados por componentes cercanos en comparación con los diseños de antenas de traza de PCB más tradicionales . Esta estabilidad inherente simplifica el proceso de diseño y contribuye a un rendimiento del producto final más predecible y confiable.
Seleccionar la antena cerámica adecuada implica un análisis cuidadoso de varios parámetros eléctricos y físicos clave. Estas especificaciones dictan directamente cómo funcionará la antena en su aplicación específica y deben equilibrarse con sus limitaciones de diseño.
Banda de frecuencia y ancho de banda: La antena debe estar sintonizada con precisión en la banda GPS L1 a 1575,42 MHz. El ancho de banda operativo, típicamente definido por los puntos de -3 dB o -10 dB, determina el rango de frecuencias en las que la antena funcionará de manera efectiva. Un ancho de banda suficiente garantiza que la antena pueda soportar ligeras tolerancias de fabricación y desviaciones de frecuencia debido a cambios de temperatura. Por ejemplo, el Vishay VJ5101W157 está diseñado para 1575 MHz ±50 MHz, lo que proporciona una ventana confiable para el funcionamiento del GPS. .
Ganancia y eficiencia de radiación: la ganancia de la antena es una medida de su capacidad para dirigir la energía de radiofrecuencia en una dirección específica. Para aplicaciones de GPS, que requieren recibir señales de satélites en cualquier parte del cielo, suele ser deseable un patrón casi omnidireccional. La ganancia máxima y la ganancia promedio son métricas críticas. Una alta eficiencia de radiación (baja pérdida de inserción) es primordial, ya que cualquier pérdida reduce directamente la intensidad de la ya débil señal del satélite recibida por el receptor GPS. .
Coincidencia de impedancia y VSWR: para una máxima transferencia de potencia, la impedancia de la antena debe coincidir con la línea de transmisión de RF, que es casi universalmente de 50 ohmios en la electrónica moderna. La relación de onda estacionaria de voltaje es una medida de esta coincidencia. Generalmente se busca un VSWR de 2:1 o mejor, lo que indica que la antena está bien adaptada y minimiza la cantidad de energía reflejada desde la antena, lo que se conoce como pérdida de retorno. .
El material de la antena en sí es un factor primordial en su rendimiento. La industria avanza continuamente, con investigaciones centradas en nuevas composiciones cerámicas para lograr un rendimiento aún mejor. Por ejemplo, los estudios sobre cerámicas con estructura de granate como Eu2CaSnGa4O12 han demostrado una tangente de pérdida ultrabaja y una constante dieléctrica baja, que son propiedades ideales para antenas de alta eficiencia en 5G y dispositivos de comunicación de próxima generación . De manera similar, el desarrollo de la cerámica NaCaCe(MoO4)3 muestra materiales con factores de alta calidad, que son cruciales para minimizar la pérdida de señal y mejorar la relación señal-ruido del módulo receptor GPS. .
Tabla: Propiedades clave del material cerámico para antenas GPS
La tecnología de cerámica cocida a baja temperatura representa un importante avance en la miniaturización y el rendimiento de las antenas con chip cerámico. A diferencia de los procesos de fabricación tradicionales, el LTCC implica imprimir electrodos metálicos en múltiples capas delgadas de 'cinta verde' cerámica, que luego se apilan, laminan y cocinen a temperaturas inferiores a 1000 °C. Este proceso permite la creación de estructuras de electrodos tridimensionales complejas dentro de un único chip cerámico monolítico. .
Esta capacidad de integración 3D cambia las reglas del juego para el diseño de antenas. Permite a los ingenieros crear estructuras electromagnéticas intrincadas que utilizan eficazmente la dimensión vertical, lo que reduce drásticamente el espacio en la placa de circuito impreso sin sacrificar el rendimiento. Esto es especialmente crítico para aplicaciones de baja frecuencia, donde las longitudes de onda son largas y el tamaño de la antena ha sido tradicionalmente una barrera para la miniaturización. Por ejemplo, la antena LTCC AANI-CH-0171 de Abracon para aplicaciones sub-GHz mide tan solo 7,0×2,0×0,8 mm, una reducción de tamaño de más del 60 % en comparación con las soluciones convencionales, manteniendo al mismo tiempo una alta eficiencia de radiación del 75 %. .
Los beneficios de LTCC van más allá del tamaño. La tecnología ofrece una excelente estabilidad térmica y confiabilidad, con un coeficiente de expansión térmica que puede adaptarse estrechamente al material de la PCB. Esta combinación reduce las tensiones mecánicas durante los ciclos de temperatura, un factor crítico para los dispositivos que deben funcionar en entornos hostiles, desde compartimentos de motores de automóviles hasta entornos industriales al aire libre. La resistencia inherente de la estructura cerámica cocida también hace que las antenas LTCC sean más robustas mecánicamente y menos propensas a la degradación del rendimiento debido a vibraciones o golpes en comparación con sus contrapartes más grandes.
La integración de una pequeña antena cerámica en un dispositivo electrónico de consumo está plagada de posibles peligros. Un diseño exitoso anticipa y mitiga estos desafíos comunes.
La dependencia del plano de tierra: el rendimiento de la mayoría de las antenas de parche cerámico está fuertemente influenciado por el tamaño y la forma del plano de tierra del sistema. La capa de tierra de la PCB actúa como contrapeso para la antena y sus dimensiones pueden afectar directamente parámetros como la frecuencia de resonancia, el ancho de banda y el patrón de radiación. Desviarse del tamaño del plano de tierra recomendado por el fabricante de la antena puede provocar una degradación significativa del rendimiento. Es fundamental seguir el diseño de referencia proporcionado en la hoja de datos de la antena como punto de partida.
Mitigar la pérdida de señal y la interferencia: en un dispositivo electrónico abarrotado, la señal débil del GPS es vulnerable a varias fuentes de pérdida de señal. La pérdida de inserción dentro de la propia antena debe minimizarse (p. ej., <0,14 dB ). Además, la interferencia electromagnética de circuitos digitales de alta velocidad, fuentes de alimentación u otros módulos inalámbricos como Wi-Fi y Bluetooth pueden ahogar fácilmente la señal del satélite. Es esencial una disposición cuidadosa de la placa, con una separación clara entre la sección de RF y los componentes ruidosos, junto con un blindaje y filtrado adecuados. El uso de filtros de sierra puede proporcionar un rechazo adicional fuera de banda, mejorando la relación señal-ruido. .
Factores ambientales y estabilidad: los dispositivos finales deben funcionar de manera confiable en una amplia gama de condiciones ambientales. Las antenas cerámicas son generalmente estables, pero los diseñadores deben confirmar que el componente elegido puede funcionar en el rango de temperatura requerido. Para aplicaciones automotrices o industriales, esto puede oscilar entre -40 °C y +85 °C o incluso más . La humedad, el polvo y los golpes físicos son otros factores que deben tenerse en cuenta y que a menudo influyen en la elección de la antena y su ubicación dentro del recinto.
El diseño de la PCB es posiblemente la fase más crítica para lograr un diseño de antena cerámica GPS de alto rendimiento. Incluso la mejor antena tendrá un rendimiento inferior si se integra mal.
Ubicación de la antena y área de exclusión: La antena debe colocarse en el borde de la PCB, con un área de exclusión claramente definida directamente debajo y alrededor de ella. Esta área debe estar libre de vertidos de cobre (tierra o energía), rastros o componentes. Colocar la antena en una esquina del tablero suele ser beneficioso ya que minimiza el área de exclusión requerida y maximiza el rendimiento. El plano de tierra en las capas debajo de la antena debe eliminarse según lo especificado en las pautas del fabricante para evitar la desafinación capacitiva.
La línea de alimentación de RF y el control de impedancia: la traza que conecta el punto de alimentación de la antena con el módulo receptor GPS es una línea de transmisión de RF crítica. Debe diseñarse como una línea microstrip de impedancia controlada, normalmente 50 ohmios. Su ancho está determinado por la acumulación de PCB (espesor dieléctrico y constante dieléctrica del sustrato FR4) y debe calcularse con precisión. Este trazo debe ser lo más corto y directo posible, con curvas suaves en lugar de ángulos rectos para minimizar los reflejos y las pérdidas.
Maximizar el rendimiento mediante ajustes: si bien una placa bien diseñada debería funcionar correctamente, casi siempre es necesario realizar ajustes para lograr el máximo rendimiento. Las antenas cerámicas suelen tener uno o más componentes coincidentes, normalmente un condensador y/o inductor, en una configuración de red pi. Esta red se utiliza para ajustar la impedancia de la antena al receptor, compensando variaciones menores introducidas por el diseño y la carcasa específicos de la PCB. Esta sintonización debe realizarse con un analizador vectorial de redes y el producto final en su recinto, ya que el material y la geometría del recinto pueden afectar el rendimiento de la antena.
Si bien las antenas cerámicas son una opción popular, no son la única opción. Comprender las ventajas y desventajas entre las diferentes tecnologías es clave para hacer la selección correcta.
La principal alternativa es la antena de rastreo de PCB, que es esencialmente un patrón de cobre grabado directamente en la placa de circuito principal. La mayor ventaja de este enfoque es su bajo costo: no agrega ningún costo de componente adicional. También ofrece una importante flexibilidad de diseño. Sin embargo, un inconveniente importante es que su rendimiento es muy susceptible al entorno y al diseño circundante, lo que a menudo requiere más espacio en la PCB para lograr un rendimiento comparable al de una antena cerámica. .
Otra alternativa es la antena activa externa. Suelen ser unidades independientes más grandes con un amplificador integrado de bajo ruido conectado mediante un cable. Ofrecen el mejor rendimiento y sensibilidad posibles porque se pueden colocar de manera óptima, lejos del ruido electrónico. Sin embargo, son más grandes, más caros e inadecuados para dispositivos compactos y portátiles.
En última instancia, la elección se reduce a las prioridades de diseño. La siguiente tabla resume las comparaciones clave:
Tabla: Comparación de tecnologías de antena GPS
| la función GPS | Antena con chip cerámico | Antena de seguimiento de PCB | Antena activa externa |
|---|---|---|---|
| Costo | Bajo a Medio | Muy bajo | Alto |
| Tamaño | Pequeñito | Mediano a grande | Grande |
| Actuación | Bueno a muy bueno | Variable (dependiente del diseño) | Excelente |
| Complejidad del diseño | Medio | Alto | Bajo |
| Integración | Soldado a PCB | Grabado en PCB | Conectorizado |
Para la mayoría de los productos de gran volumen y con limitaciones de espacio, como teléfonos inteligentes, dispositivos portátiles y rastreadores de IoT, la antena de parche cerámico proporciona el mejor compromiso, ya que ofrece una solución robusta, predecible y compacta que equilibra el rendimiento, el tamaño y la rentabilidad. .
El futuro de la tecnología de antenas cerámicas está intrínsecamente ligado a la evolución de los sistemas inalámbricos. A medida que la comunicación 5G madure y comience la investigación sobre la comunicación 6G, la demanda de antenas que puedan admitir frecuencias más altas, anchos de banda más amplios y esquemas de modulación más complejos solo se intensificará. La investigación sobre materiales cerámicos de pérdida ultrabaja, como el granate Eu2CaSnGa4O12, es un claro indicador de esta dirección, que apunta hacia una nueva generación de componentes que ofrecen una eficiencia y estabilidad excepcionales para protocolos de comunicación avanzados, incluidas futuras mejoras del sistema de navegación global por satélite. .
Además, la integración de la inteligencia artificial y el aprendizaje automático en el proceso de descubrimiento de materiales acelerará la innovación. Como se destaca en la investigación sobre materiales cerámicos de protección contra interferencias electromagnéticas, se están utilizando métodos basados en IA para predecir las propiedades de los materiales y optimizar las composiciones, un enfoque que sin duda se aplicará a las cerámicas de antenas para desarrollar rápidamente nuevas fórmulas con características personalizadas. .
En conclusión, la integración exitosa de una antena cerámica GPS es un desafío multidisciplinario que requiere un cuidadoso equilibrio de consideraciones eléctricas, mecánicas y materiales. Desde seleccionar el componente correcto en función de su ganancia, eficiencia y pérdida de retorno, hasta dominar el diseño de la PCB con un plano de tierra adecuado y una línea de alimentación controlada por impedancia, cada detalle importa. Tecnologías como LTCC están superando los límites de la miniaturización y el rendimiento, permitiendo una nueva clase de dispositivos de navegación y IoT compactos y de alta confiabilidad. Al comprender los fundamentos, reconocer los desafíos y adherirse a las mejores prácticas, los diseñadores pueden aprovechar todo el potencial de las antenas cerámicas para crear productos robustos y de alto rendimiento con capacidad para GPS que prosperen en el mundo conectado. Como fabricante profesional de antenas GPS y GNSS, Zhengzhou LEHUNG Electronic Technology se compromete a proporcionar soluciones de antenas cerámicas de alta calidad que satisfagan estos desafíos de diseño en evolución.
La principal ventaja es su tamaño compacto y rendimiento estable. Una antena cerámica utiliza un material con una constante dieléctrica alta para lograr un tamaño reducido y su rendimiento es menos susceptible a las variaciones causadas por el diseño de la PCB circundante en comparación con una antena de traza de PCB, lo que genera resultados más predecibles y confiables. .
El diseño de la PCB es fundamental. El tamaño y la forma del plano de tierra actúan como contrapeso para la antena, influyendo directamente en su frecuencia de resonancia y patrón de radiación. Además, la línea de alimentación de RF debe ser una microcinta de impedancia controlada de 50 ohmios. El diseño incorrecto, como colocar cobre a tierra demasiado cerca de la antena o usar una línea de alimentación mal diseñada, provocará una pérdida grave de señal y una falta de coincidencia de impedancia, lo que reducirá drásticamente el rendimiento del GPS.
Esto es muy desafiante. El metal protege y bloquea las ondas de radio. Si bien una antena cerámica estándar no funcionará correctamente dentro de una carcasa totalmente metálica, existen técnicas de diseño especiales. Algunas antenas LTCC avanzadas presentan diseños que les permiten montarse directamente sobre superficies metálicas con una degradación mínima del rendimiento, lo que las hace adecuadas para determinadas aplicaciones industriales o resistentes . Sin embargo, en la mayoría de los casos, la antena debe colocarse en un área no metalizada del recinto.
