GL1559G14
GLOBAL
8517710000
10 piezas
Aceptado
1000PC/día
| Cantidad: | |
|---|---|
| Exportación PDF | |
Especificaciones eléctricas | |||
Rango de frecuencia | 1560-1620 | 2400-2500 | 5150-5900 |
Ganancia (dBi) | 11±1 | 11±1 | 14±1 |
VSWR | ≤1,5 | ||
Relación delante-atrás- dB | ≥23 | ||
Polarización | vertical | ||
Ancho de haz horizontal(°) | 65±8 | ||
Ancho de haz vertical (°) | 32±5/32±5/16±5 | ||
Potencia máxima de entrada (W) | 100 | ||
Impedancia (Ω) | 50 | ||
Protección contra rayos | Tierra CC | ||
Índice mecánico | |||
Dimensiones (mm) | 750*160*80mm | ||
Tipo de conector de entrada | 3*N-Hembra | ||
Material del radomo | PVC | ||
Peso de la antena-KGS | 2.5 | ||
Escenarios de uso | exterior | ||
Temperatura de funcionamiento (℃) | -40 ~ +85 | ||
Rango de humedad (%) | 5~95 | ||

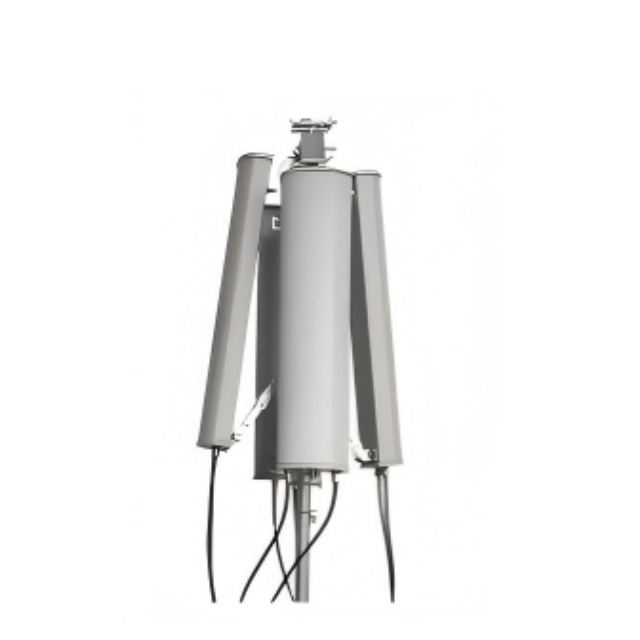

Introducción del producto
Diseño integrado de tres bandas para una amplia cobertura: integra bandas de 1,5 GHz, 2,4 GHz y 5,8 GHz, adecuadas para mejora de GPS, cobertura Wi-Fi y comunicación de red privada de 5 GHz. El diseño multifuncional reduce la complejidad de la implementación.
Diseño de radiación inclinado hacia arriba para una cobertura optimizada: el panel de la antena se instala inclinado hacia arriba, lo que permite que la cobertura de la señal se ajuste mejor al terreno real y a la distribución del usuario. Especialmente adecuado para laderas, entre edificios de gran altura o comunicaciones punto a multipunto de media y larga distancia.
Alta ganancia y fuerte directividad: la banda de 5,8 GHz logra una ganancia de 14 ± 1 dBi, una relación frontal-posterior ≥ 23 dB y un ancho de haz horizontal de 65 ± 8°. La transmisión de señal concentrada minimiza las interferencias y extiende la distancia de cobertura.
Construcción duradera para exteriores: utiliza una carcasa de UPVC que admite un amplio rango de temperatura de funcionamiento de -40 ℃ a +85 ℃. Equipado con conexión a tierra de CC y protección contra rayos, es adecuado para diversos entornos exteriores hostiles.
Soporte de personalización flexible: el tipo de conector, la banda de frecuencia, el tamaño, la ganancia y el método de instalación se pueden personalizar según los escenarios de aplicación para cumplir con los diferentes requisitos del proyecto.
Escenarios de aplicación
* Cobertura de red inalámbrica en áreas remotas como áreas rurales, regiones montañosas e islas
* Sistemas de comunicación multibanda en parques industriales, campus y grandes recintos.
* Extensión de señal de medio a largo alcance para vehículos de comunicación de emergencia y estaciones base móviles
* Cobertura de red privada para backhaul de videovigilancia y recopilación de datos de IoT
* Implementación co-sitio multibanda y optimización de red para operadores de telecomunicaciones
Preguntas frecuentes
P: ¿Es fijo el ángulo de instalación de esta antena?
R: La antena está diseñada para inclinarse hacia arriba. El ángulo de instalación se puede ajustar según los requisitos de cobertura. Se recomienda determinar el ángulo de inclinación óptimo basándose en un estudio del sitio.
P: ¿Es compatible con la fuente de alimentación PoE?
R: Este producto es una antena pasiva y no implica fuente de alimentación. Debe utilizarse con el equipo de RF correspondiente.
P: ¿Cómo se logra la protección contra rayos?
R: Admite protección contra rayos con conexión a tierra de CC. El conductor exterior se puede conectar a tierra a través de un cable de conexión a tierra para mejorar la capacidad de protección contra rayos.
P: ¿Admite polarización vertical y horizontal?
R: Actualmente, solo se admite la polarización vertical, adecuada para la mayoría de las estaciones base y equipos terminales.
P: ¿Se puede utilizar sólo una banda de frecuencia?
R: Sí, las tres bandas de frecuencia son independientes y se pueden seleccionar para su uso según las necesidades reales.
P: ¿La antena requiere mantenimiento regular?
R: La estructura tiene un diseño completamente sellado y generalmente no requiere mantenimiento especial. Sin embargo, se recomienda comprobar periódicamente la estabilidad de la instalación y el estado de la interfaz.
